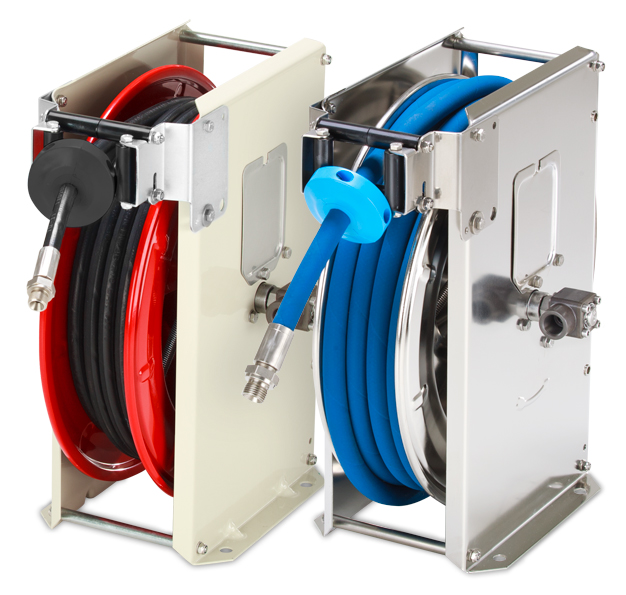

Automatischer Schlauchaufroller ST 20
Achtung! Neuheit für 2025!
Wir möchten Ihnen mitteilen, dass ab 2025, die pulverbeschichteten automatischen Schlauchaufroller ST und PST in der Farbe RAL 7016 Anthrazitgrau ausgeliefert werden. (Siehe Foto)
Unsere Schlauchaufroller der ST20 Baureihe genügen nicht nur den höchsten Anforderungen der Industrie, dem Handwerk und Gewerbe, sie stellen auch die Aufnahme der dazugehörigen Schläuche und somit den sicheren Transport Ihres Materials sicher. Der Schlauch ist nicht im Lieferumfang enthalten. Aufroller, Pistolen, Zubehör und passende Schläuche für Öl, Chemie, Wasser, Luft und Fett sind bei uns jederzeit erhältlich. Standardmäßig sind sie für Temperaturen bis zu 100°C ausgelegt, auf Wunsch erhalten Sie optional auch spezielle Aufroller bis 180°C. Je nach Ihren besonderen Anforderungen können Sie zwischen Stahl (pulverbeschichtet) für den trockenen Einsatz, Edelstahl (für den nassen Einsatz) oder elektropoliert (Hygienebereich) wählen.
Trommellagerung:
Die Kunststoffgleitlager der Trommel sind chemiekalienbeständig, wartungsfrei und unempfindlich gegen Nässen und Schmutz.

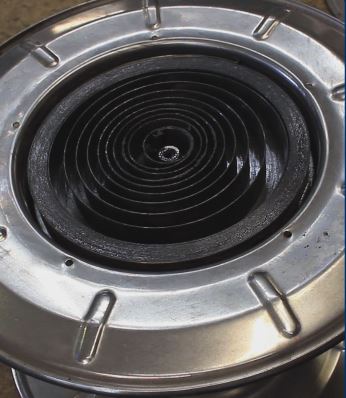

Triebfeder:
Hochwertiger Textur-Federbandstahl mit höchster Lebensdauer.
Zugentlastung:
Der Schlauch kann in jeweils 8 Rastenstellungen pro Umdrehung arretiert werden.
Ein kurzer Zug am Schlauch hebt die Arretierung wieder auf.

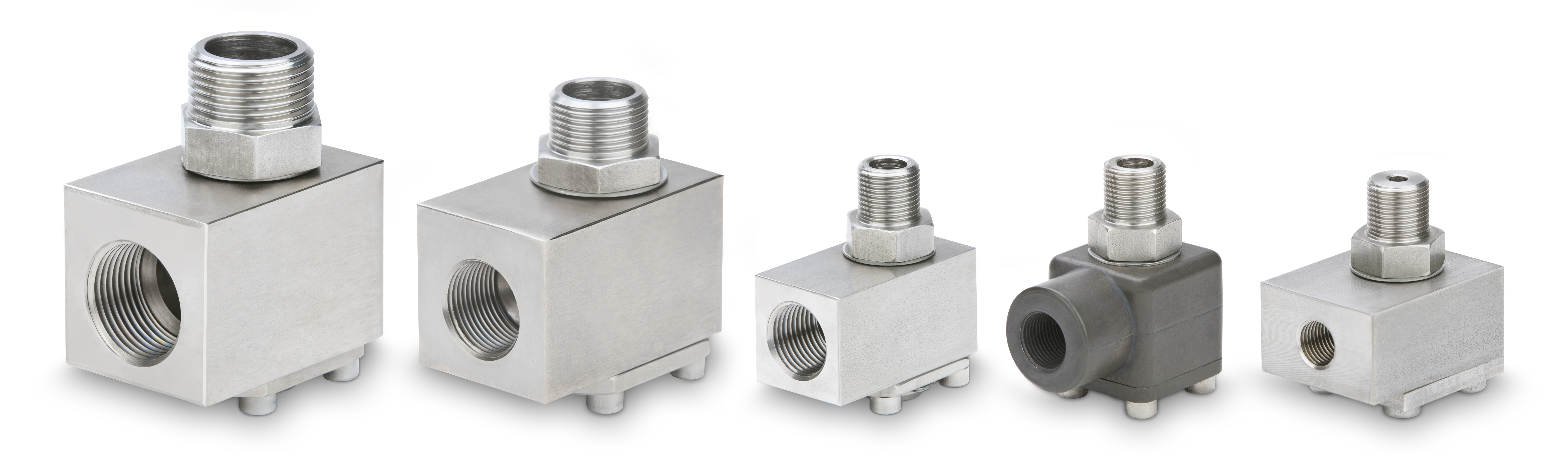

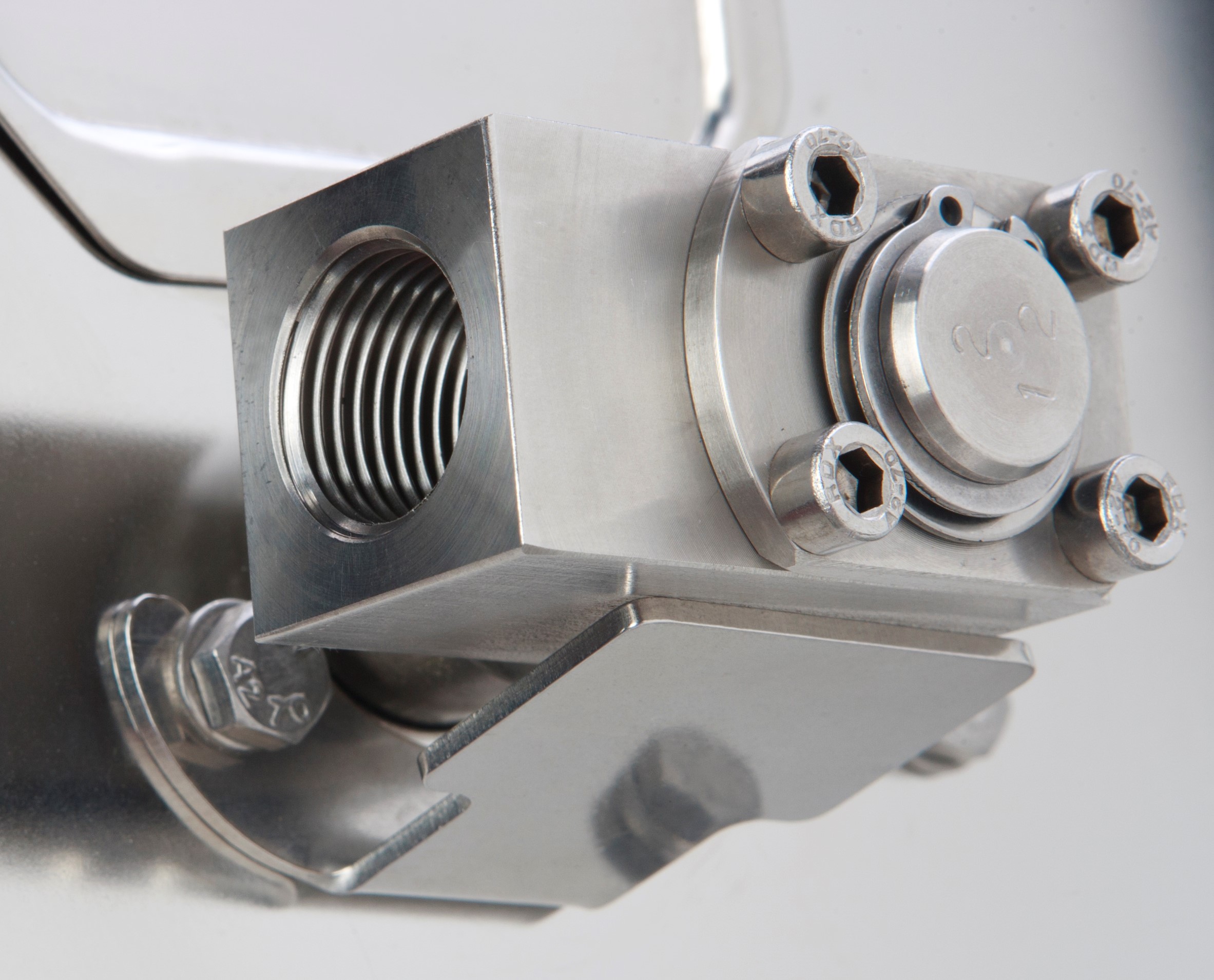

Winkeldrehgelenk:
Standardmäßig sind die Winkeldrehgelenke mit Edelstahlachsen ausgestattet. Die Gehäuse bestehen je nach Nennweite aus einer harteloxierten Aluminium-Druckgusslegierung oder chemisch vernickeltem Messing. Auf Wunsch können alle Typen gegen Aufpreis komplett in Edelstahl geliefert werden.
Schlaucheinlauffenster:
Je nach Zugrichtung des Schlauches kann das Schlaucheinlauffenster in verschiedenen Stellungen montiert werden.
Downloads
| Druck: | 300 bar |
|---|---|
| Schlauchlänge: | 20m |
TEH-Grebner
TEH-Grebner steht als Synonym für einen der besten Hersteller von Schlauchführungssystemen, Schwenkauslegern, Schlauchtrommeln, und Schlauchwagen aus Stahl oder Edelstahl, bis hin zu Atex Zertifizierten Produkten. Sonderausführungen sind auf Anfrage lieferbar.
![katalog_icon[1]](%7Bmedia%20path='media/image/katalog_icon%5B1%5D.jpg'%7D)
Anmelden
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| Pos. | Beschreibung |
| 1 | Winkelkonsole für festen Wandanbau, parallel zur Wand, Type KHDp. |
| 2 | Winkelkonsole für festen Wandanbau, rechtwinklig zur Wand, Type KHDr. |
| 3 | Winkelkonsole für festen Wandanbau, mit Wanddurchführung, Type KHDr. |
| 4 | Konsole für festen Wand- und Deckenanbau, Type KWH. Schlauch nach unten. |
| 5 | Konsole für festen Wand- und Deckenanbau, Type KWH. Schlauch nach vorne. |
| 6 | Konsole für festen Wand- und Deckenanbau, Type KWH. Deckenmontage. |
| 7 | Wand- Schwenkkonsole, Type SKW, Schlauch nach unten. Schwenkbereich 180°. |
| 8 | Wand- Schwenkkonsole, Type SKW, Schlauch nach vorne. Schwenkbereich 180°. |
| 9 | Schwenkkonsolen SKW40/1 u. 40/2 können in je 7 Stellungen arretiert werden. |
| 10 | Montage ohne Konsole. |
| 11 | Montage mit Gegenplatte bei Leichtbauwänden. |
| 12 | Schlauchführung dicht an der Wand. |
| Typ | Art.-Nr. | Aufrollbare Schlauchlänge in m in Abhängigkeit vom Schlauchaußen-Ø [ mm ] | Nennweite / Gewinde | Max. Druck | Gewicht | Oberfläche | ||||
| Ø15 | Ø20 | Ø25 | Ø30 | mm | Zoll | bar | kg | |||
| ST14/10 | TEHV10710002 | 14 | 12 | 10 | 3/8" | 300 | 14 | pulverbeschichtet | ||
| ST14/10e | TEHV10710011 | 14 | 12 | 10 | 3/8" | 300 | 14 | Edelstahl | ||
| ST14/10ep | TEHV10710007 | 14 | 12 | 10 | 3/8" | 300 | 14 | elektropoliert | ||
| ST14/12 | TEHV10710002-1 | 12 | 12 | 1/2" | 200 | 14 | pulverbeschichtet | |||
| ST14/12e | TEHV1071001101 | 12 | 12 | 1/2" | 200 | 14 | Edelstahl | |||
| ST14/12ep | TEHV1071001102 | 12 | 12 | 1/2" | 200 | 14 | elektropoliert | |||
| ST20/10 | TEHV10710005 | 20 | 17 | 10 | 3/8" | 300 | 16 | pulverbeschichtet | ||
| ST20/10e | TEHV10710012 | 20 | 17 | 10 | 3/8" | 300 | 16 | Edelstahl | ||
| ST20/10ep | TEHV10710010 | 20 | 17 | 10 | 3/8" | 300 | 16 | elektropoliert | ||
| ST20/12 | TEHV1071000501 | 17 | 12 | 1/2" | 200 | 16 | pulverbeschichtet | |||
| ST20/12e | TEHV1071001201 | 17 | 12 | 1/2" | 200 | 16 | Edelstahl | |||
| ST20/12ep | TEHV1071001202 | 17 | 12 | 1/2" | 200 | 16 | elektropoliert | |||
| ST20/19 | TEHV10710019 | 17 | 10 | 7 | 19 | 3/4" | 200 | 17 | pulverbeschichtet | |
| ST20/19e | TEHV10710020 | 17 | 10 | 7 | 19 | 3/4" | 200 | 17 | Edelstahl | |
| ST20/19ep | TEHV10710021 | 17 | 10 | 7 | 19 | 3/4" | 200 | 17 | elektropoliert | |
| ST30/10 | TEHV10710003 | 28 | 10 | 3/8? | 300 | 18 | pulverbeschichtet | |||
| ST30/10e | TEHV1071000301 | 28 | 10 | 3/8? | 300 | 18 | Edelstahl | |||
| ST30/10ep | TEHV1071000302 | 28 | 10 | 3/8? | 300 | 18 | elektropoliert | |||
| ST30/12 | TEHV10710004 | 25 | 12 | ½? | 200 | 18 | pulverbeschichtet | |||
| ST30/12e | TEHV1071000401 | 25 | 12 | ½? | 200 | 18 | Edelstahl | |||
| ST30/12ep | TEHV1071000402 | 25 | 12 | ½? | 200 | 18 | elektropoliert | |||
| ST40/10/2 | TEHV10710013 | 40 | 37 | 10 | 3/8" | 300 | 25 | pulverbeschichtet | ||
| ST40/10/2e | TEHV10710014 | 40 | 37 | 10 | 3/8" | 300 | 25 | Edelstahl | ||
| ST40/10/2ep | TEHV10710015 | 40 | 37 | 10 | 3/8" | 300 | 25 | elektropoliert | ||
| ST40/12/2 | TEHV1071001302 | 37 | 12 | 1/2" | 200 | 25 | pulverbeschichtet | |||
| ST40/12/2e | TEHV1071001402 | 37 | 12 | 1/2" | 200 | 25 | Edelstahl | |||
| ST40/19/1 | TEHV10710025 | 20 | 20 | 18 | 19 | 3/4" | 200 | 20 | pulverbeschichtet | |
| ST40/19/1e | TEHV10710026 | 20 | 20 | 18 | 19 | 3/4" | 200 | 20 | Edelstahl | |
| ST40/19/1ep | TEHV10710027 | 20 | 20 | 18 | 19 | 3/4" | 200 | 20 | elektropoliert | |
| ST40/19/2 | TEHV10710022 | 40 | 36 | 30 | 19 | 3/4" | 200 | 26,5 | pulverbeschichtet | |
| ST40/19/2e | TEHV10710023 | 40 | 36 | 30 | 19 | 3/4" | 200 | 26,5 | Edelstahl | |
| ST40/19/2ep | TEHV10710024 | 40 | 36 | 30 | 19 | 3/4" | 200 | 26,5 | Elektropoliert | |
| ST60/10/3e | TEHV10710028 | 57 | 10 | 3/8" | 300 | 32,5 | Edelstahl |
|||
Sie haben noch Fragen zu einem unserer Produkte oder sind sich nicht sicher, welches Produkt Sie benötigen?
Zum Kontaktformular oder Telefonisch unter +49 (0) 9324 / 99833
