Die Schlauchaufhänger können ganz individuell angebracht und verwendet werden. Durch unterschiedliche Größen sind auch viele Möglichkeiten praktizierbar. Die Aufhänger sind aus Kunststoff und die Verbindungselemente sind Stahl verzinkt.
10 bis 16 mm - Länge 70 mm - R 80
17 bis 25 mm - Länge 100 mm - R 125
26 bis 36 mm - Länge 140 mm - R 160
Dieser Artikel wird ohne den Winkel zur Eckenmontage geliefert. Benötigen Sie die Schlauchführung mit Winkel, wählen Sie bitte die aufgeführte Artikelnummer oder rufen Sie uns einfach an. Wir helfen Ihnen gerne weiter.
Stabile Stahlblechausführung, geeignet für die Führung längerer Schläuche an Wänden und um Außenecken. Variante auch mit Verschlussbügel erhältlich.
Werkstoffe:- Edelstahl 1.4301 V2A (Einsatz in nasser Umgebung)
Vorteile:- Die Verschmutzung der Schläuche wird vermieden- Stolperstellen werden beseitigt- Die Schläuche werden geschont
Technischen Daten:
Type
Universal-Schlauchführung
Schlauchführung ohne Winkel:
TEHB10770002-1
Gewicht:
1,1kg (unverpackt)
Abmessungen:
103x124x91mm
Werkstoff:
Edelstahl 1.4301
Winkel ohne Schlauchführung:
TEHB10770001
Schlauchführung mit Winkel:
TEHV10710056

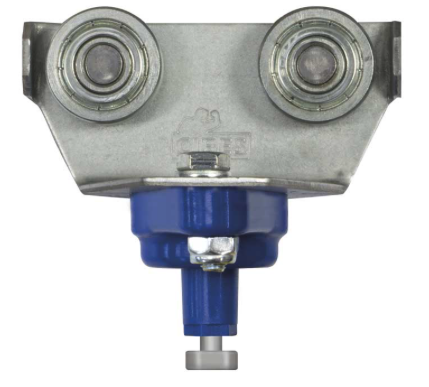

Leitungswagen
Profil 32x30 mm
Kugelgelenk Kunststoff und Rollen Kugellager verzinkt oder Körper, Kugelgelenk und Rollen aus Kunststoff bei Kunststoffvariante
Verbindungselemente Stahl verzinkt bei beiden Varianten
-30°C bis +60°C
Stabile Stahlblechausführung, geeignet für die Durchführung durch Wände in den Außenbereich. Für gröbere Durchbrüche ist zusätzlich eine Wandblende lieferbar. Die genauen Maße ersehen Sie aus dem Reiter "Maßangaben".
Werkstoffe:- Edelstahl 1.4301 V2A (Einsatz in nasser Umgebung)
Vorteile:- Saubere Durchführung- Stolperstellen werden beseitigt- Die Schläuche werden geschont
Technischen Daten:
Type Wanddurchführung
EFW1
EFW2
EFW3
Artikelnummer:
TEHB10700058
TEHB10700058-2
TEHB10700058-3
Geeignet für Schlauchaufroller:
ST 14ST 20
ST 30ST 40/10/2ST 40/12/2ST 40/19/1
ST 40/19/2
Gewicht:
0,4kg
0,8kg
1,0kg
Artikelnummer für passende Wandblende:
TEHV10710041
TEHV10710041-1
TEHV10710041-2
Wanddurchführung EFW1
Polyamidführungsrollen
Anwendungsbeispiel
Bei diesem Artikel handelt es sich um das Komplettpaket der Schlauchführung. Im Lieferumfang enthalten sind die Schlauchführung und der Winkel zur Eckenmontage. Benötigen Sie nur Einzelteile, so wählen Sie eine der angebenen Artikelnummern oder rufen Sie uns einfach an.
Stabile Stahlblechausführung, geeignet für die Führung längerer Schläuche an Wänden und um Außenecken. Variante auch mit Verschlussbügel erhältlich.
Werkstoffe:- Edelstahl 1.4301 V2A (Einsatz in nasser Umgebung)
Vorteile:- Die Verschmutzung der Schläuche wird vermieden- Stolperstellen werden beseitigt- Die Schläuche werden geschont
Technischen Daten:
Type
Universal-Schlauchführung
Gewicht:
1,1kg (unverpackt)
Abmessungen:
103x124x91mm
Werkstoff:
Edelstahl 1.4301
Winkel ohne Schlauchführung:
TEHB10770001
Schlauchführung ohne Winkel:
TEHB10770002-1
Polyamidrollen
Winkelmontage
Verschlusssicherung
Bei diesem Artikel handelt es sich nur um den Winkel zur Eckenmontage. Im Lieferumfang enthalten ist nur der Winkel zur Eckenmontage. Benötigen Sie das Komplettpaket, so wählen Sie eine der angebenen Artikelnummern oder rufen Sie uns einfach an.
Stabile Stahlblechausführung, geeignet für die Führung längerer Schläuche an Wänden und um Außenecken. Variante auch mit Verschlussbügel erhältlich.
Werkstoffe:- Edelstahl 1.4301 V2A (Einsatz in nasser Umgebung)
Vorteile:- Die Verschmutzung der Schläuche wird vermieden- Stolperstellen werden beseitigt- Die Schläuche werden geschont
Technischen Daten:
Type
Universal-Schlauchführung
Gewicht:
0,5kg (unverpackt)
Werkstoff:
Edelstahl 1.4301
Schlauchführung komplett:
TEHV10710056
Schlauchführung ohne Winkel:
TEHB10770002-1
Polyamidrollen
Winkelmontage
Verschlusssicherung
Die Lanzenhalterung an der gewünschten Stelle des Schlauches anbringen und Lanze einfach einhängen
Klemme Stahl verzinkt
Sicherer Halt durch Muttern SW 10
Durch die Muttern auch wieder leicht lösbar
Halterung Edelstahl
Korrosionsbeständig
Durchmesser 16 bis 24 mm
Anwendungen: Schlauchführungssysteme, Lebensmittelindustrie, Hochdruckschwenkarme, Wand- und Deckenkreisel
Lieferung erfolgt ohne Lanze und Schlauch!
