Hochdruckreiniger (Zubehör)
Hochdruckspritzdüse | 1/4" AG NPT | Keramik | verschiedene Düsen & Winkel
M613056
Keramikeinsätze bieten eine bis zu zehnmal längere Lebensdauer als Edelstahleinsätze. Der Austausch an Düsen wird minimiert, dadurch sparen Sie Zeit und Geld.
Der langlebige Keramikeinsatz ist annähernd so abnutzungsresistent wie ein Diamant.
Das verwendete Keramik wurde speziell für hohen Druck und hohe Temperaturen entwickelt.
Die besondere Härte des Keramikeinsatzes ermöglicht ein noch genaueres und schärferes Spritzbild als bei herkömmlichen Düsen aus Edelstahl.
Der festsitzende, keilförmige Düseneinsatz erzeugt einen äußerst hohen Aufpralldruck.
Der Außenkörper aus Edelstahl V2A / AISI 304 gefertigt hat eine glänzende Oberfläche, die gegen Rost und leichte Beschädigungen resistent ist.
Die Düsen haben einen 1/4" AG NPT Anschluss.
Aufprallkraft = 100%. Max 300 bar / 125 °C
Informationen über Hochdruckdüsen
Die richtige Düsenwahl ist für die Leistung und problemlose Funktion des HD-Gerätes ausschlaggebend:
Zu kleine Düse = Gerät schaltet dauernd in den Bypass um oder aus. Zu große Düse = Gerät bringt keine Leistung (weniger Druck).
Wie wähle ich die richtige Düse?
Voraussetzung: Druck in bar und Mengenleistung in l/min des Gerätes müssen bekannt sein, z. B. 17 l/min 1020 l/h) - 200 bar.
In der ersten Zeile (Druck in bar) gehe ich zur Spalte "200".
In der Spalte "200" gehe ich nach unten bis zur Zeile "17,5". Diese liegt den von mir gesuchten 17 l/min am nächsten.
In Zeile "17,5" gehe ich nach links bis zur ersten Spalte und treffe auf "055".
Ich benötige also eine Düse mit der Größe "055".
Düse
Bohrdurchmesser
Durchfluss bei 200 bar
Durchfluss bei 300 bar
Durchfluss bei 500 bar
01
0,59 mm
3,1 l/min
3,8 l/min
4,9 l/min
015
0,71 mm
4,8 l/min
5,9 l/min
7,5 l/min
02
0,84 mm
6,3 l/min
7,7 l/min
9,9 l/min
025
0,94 mm
8,0 l/min
9,9 l/min
12,7 l/min
03
1,03 mm
9,6 l/min
11,8 l/min
15,1 l/min
035
1,10 mm
11,0 l/min
13,8 l/min
17,8 l/min
04
1,21 mm
13,3 l/min
16,3 l/min
20,9 l/min
045
1,26 mm
14,1 l/min
17,4 l/min
22,3 l/min
05
1,33 mm
16,0 l/min
19,7 l/min
25,3 l/min
055
1,39 mm
17,5 l/min
21,7 l/min
28,0 l/min
06
1,46 mm
19,2 l/min
23,7 l/min
30,3 l/min
065
1,52 mm
20,8 l/min
25,6 l/min
32,7 l/min
07
1,57 mm
22,3 l/min
27,1 l/min
35,0 l/min
075
1,63 mm
23,9 l/min
29,4 l/min
37,7 l/min
08
1,68 mm
25,5 l/min
31,4 l/min
40,2 l/min
085
1,73 mm
27,0 l/min
34,5 l/min
44,5 l/min
09
1,78 mm
28,6 l/min
35,1 l/min
45,0 l/min
10
1,88 mm
31,8 l/min
39,2 l/min
50,2 l/min
11
1,96 mm
34,7 l/min
43,4 l/min
56,0 l/min
12
2,05 mm
37,9 l/min
46,7 l/min
59,8 l/min
13
2,13 mm
41,1 l/min
50,5 l/min
64,7 l/min
14
2,21 mm
44,3 l/min
55,0 l/min
71,0 l/min
15
2,30 mm
47,7 l/min
58,7 l/min
75,2 l/min
20
2,66 mm
63,6 l/min
78,2 l/min
100,0 l/min
30
3,25 mm
95,6 l/min
118,0 l/min
151,0 l/min
40
3,76 mm
127,0 l/min
157,0 l/min
202,0 l/min
50
4,28 mm
159,0 l/min
196,0 l/min
251,0 l/min
Spritzbreite in Abhängigkeit von Spritzwinkel und Abstand:
°
1 cm Abstand
2 cm Abstand
3 cm Abstand
5 cm Abstand
7 cm Abstand
10 cm Abstand
20 cm Abstand
30 cm Abstand
50 cm Abstand
70 cm Abstand
100 cm Abstand
5°
0,09 cm
0,17 cm
0,26 cm
0,44 cm
0,61 cm
0,87 cm
1,75 cm
2,62 cm
4,37 cm
6,11 cm
8,73 cm
10°
0,17 cm
0,35 cm
0,52 cm
0,87 cm
1,22 cm
1,75 cm
3,50 cm
5,25 cm
8,75 cm
12,25 cm
17,50 cm
15°
0,26 cm
0,53 cm
0,79 cm
1,32 cm
1,84 cm
2,63 cm
5,27 cm
7,90 cm
13,17 cm
18,43 cm
26,33 cm
20°
0,35 cm
0,71 cm
1,06 cm
1,76 cm
2,47 cm
3,53 cm
7,05 cm
10,58 cm
17,63 cm
24,69 cm
35,27 cm
25°
0,44 cm
0,89 cm
1,33 cm
2,22 cm
3,10 cm
4,43 cm
8,87 cm
13,30 cm
22,17 cm
31,04 cm
44,34 cm
40°
0,73 cm
1,46 cm
2,18 cm
3,64 cm
5,10 cm
7,28 cm
14,56 cm
21,84 cm
36,40 cm
50,96 cm
72,79 cm
65°
1,27 cm
2,55 cm
3,82 cm
6,37 cm
8,92 cm
12,74 cm
25,48 cm
38,22 cm
63,71 cm
89,19 cm
127,41 cm
80°
1,68 cm
3,36 cm
5,03 cm
8,39 cm
11,75 cm
16,78 cm
33,56 cm
50,35 cm
83,91 cm
117,47 cm
167,82 cm
110°
2,86 cm
5,71 cm
8,57 cm
14,28 cm
19,99 cm
28,56 cm
57,13 cm
85,69 cm
142,81 cm
199,94 cm
285,63 cm
Preis auf Anfrage

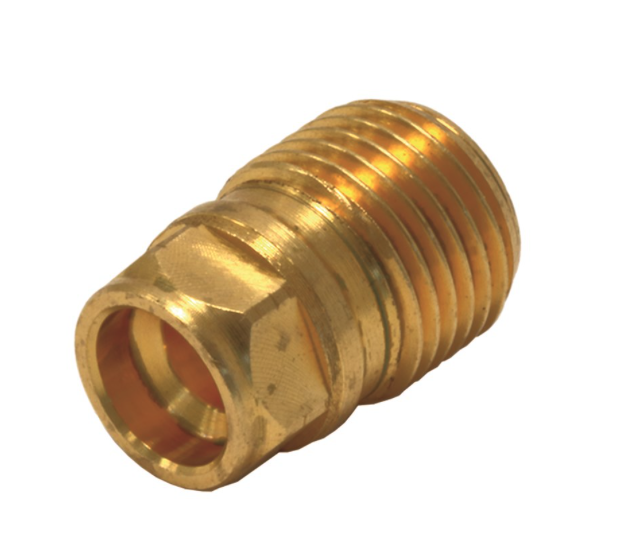

Lanzenadapter 1/4" IG : M18 x 1,5 AG Messing
5,00 €*
M010000043
Adapter für Düsenmundstücke
Eingang: 1/4" IG BSP
Ausgang: M18x1,5 AG mit O-Ringnute
Material Messing
Max. 400 bar
Hochdruckschlauch CARWASH COMFORT (Meterware)
Ab
5,93 €*
M3001006M
Anwendungsbereiche: SB-Waschanlagen
Spezielle, sehr reinigungsmittelbeständige Innenseele aus PES
Hochzugfeste Polyesterarmierung
Transparente und thermoplastische Außendecke aus Polyurethan
Öl-, UV-, ozon- und witterungsbeständig
Besonders geringes Gewicht
Leicht und kälteflexibel
DN 8 besonders geeignet für Schaumlanzen
hervorragendes Biegeverhalten
DN 8: Rollenlänge 100 m
DN 6: Rollenlängen 200 m / 400 m
Artikelnummer
Type
DN
Ø
Druck
Berstdruck
Temperatur
M3001006
blau
6
12,0
200 bar
> 800 bar
-40 °C - +60 °C
M3001106
grau
6
12,0
200 bar
> 800 bar
-40 °C - +60 °C
M3001206
rot
6
12,0
200 bar
> 800 bar
-40 °C - +60 °C
M3001406
grün
6
12,0
200 bar
> 800 bar
-40 °C - +60 °C
M3001506
gelb
6
12,0
200 bar
> 800 bar
-40 °C - +60 °C
M3001008
blau
8
15,0
200 bar
> 800 bar
-40 °C - +60 °C
M3001208
rot
8
15,0
200 bar
> 800 bar
-40 °C - +60 °C
M3001408
grün
8
15,0
200 bar
> 800 bar
-40 °C - +60 °C
Hochdruckschläuche Meterware 1SN, gewickelte Decke, blau
Ab
6,85 €*
M30107M
Innenseele synthetisches Gummi
Hochtemperaturbeständig
Beständig gegen handelsübliche Reinigungsmittel
1 Drahteinlage
Außendecke synthetisches Gummi
Abriebfest, öl-, ozon- und witterungsbeständig
-40 °C - +150 °C
DIN EN 853
Non Marking (Rußfrei)
Anwendungsbereiche:
Universeller Einsatz für viele Einsatzgebiete: SB-Waschanlagen, Schwimmbäder, Arbeitsräume und Fabrikanlagen mit entsprechenden Böden wie z. B. Fliesen oder besonderen Bodenbeschichtungen.
Artikelnummer
DN
Ø
Druck
Berstdruck
M30107
6
13,0
250 bar
> 840 bar
M30145
8
14,7
210 bar
> 840 bar
M30116
8
14,7
315 bar
> 1.260 bar
M30245
10
16,8
210 bar
> 840 bar
M30290
12
20,0
180 bar
> 720 bar
M30316
16
23,3
130 bar
> 520 bar

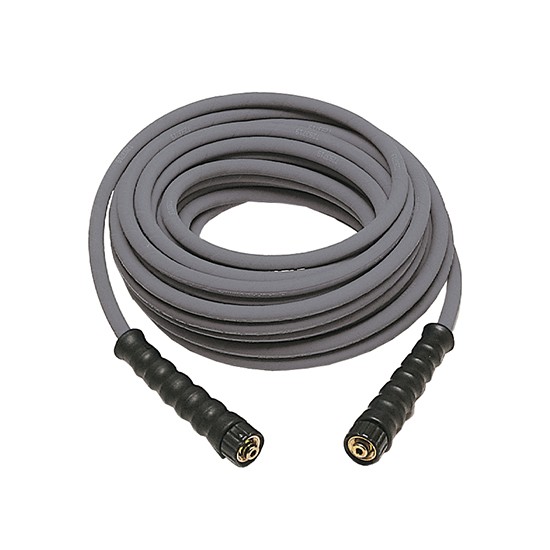

Hochdruckschläuche Meterware 1SN, gewickelte Decke, grau
Ab
6,85 €*
M30106M
Innenseele synthetisches Gummi
Hochtemperaturbeständig
Beständig gegen handelsübliche Reinigungsmittel
1 Drahteinlage
Außendecke synthetisches Gummi
Abriebfest, öl-, ozon- und witterungsbeständig
-40 °C - +150 °C
DIN EN 853
Non Marking (Rußfrei)
Anwendungsbereiche:
Universeller Einsatz für viele Einsatzgebiete: SB-Waschanlagen, Schwimmbäder, Arbeitsräume und Fabrikanlagen mit entsprechenden Böden wie z. B. Fliesen oder besonderen Bodenbeschichtungen.
Artikelnummer
DN
Ø
Druck
Berstdruck
M30106
6
13,0
250 bar
> 840 bar
M30146
8
14,7
210 bar
> 840 bar
M30246
10
16,8
210 bar
> 840 bar
Hochdruckschlauch blufood® - DN12 - 50 bar (Meterware)
Ab
13,14 €*
M30370M
Preis pro Meter
5-lagiger PVC Schlauch mit glatter Decke
Verstärkung 2-faches Textilgeflecht
Lebensmittelschlauch nach (EC)2002/72, (EU) Nr. 10/2011, (EG) Nr. 1935/2004 und Verordnung (EG) Nr. 2023/2006
Anwendungsbereiche: Schaumschlauch bzw. Vorsprühschlauch in der Lebensmittelindustrie
Geeignet für: Kontakt mit flüssigen Lebensmitteln
Geeignet für: Wasser und Wassergemisch mit handelsüblichen Reinigungsmitteln
Speziell für die industrielle Schaumanwendung
DN 12 und 19
Länge DN12: 10 bis 100 m
Länge DN19: 10 bis 60 m
Artikelnummer
Farbe
DN
Ø
Druck bei 20°C
Druck bei 70°C
Berstdruck 20°C
Temperatur
M30370
Blau
12
22
50 bar
30 bar
240 bar
-20 °C - + 70 °C
M303700019
Blau
19
31
40 bar
15 bar
200 bar
-20 °C - + 70 °C
Düseneinsätze | M5 | 2,5mm | 500 bar
Ab
13,80 €*
M040075000M
Vollstrahl. 500 bar
Innensechskant 2,5 mm
Rostfreier, gehärteter Edelstahl
Kränzle Flachstrahldüse 65° Sprühwinkel - 1/4" AG - Edelstahl (Abbildung ähnlich)
Ab
8,09 €*
KRAD6502M
Düsenmuffe M18 x 1,5 IG : 1/4" IG Messing
5,93 €*
M51940
Adapter für Düsenmundstücke
Eingang: M18x1,5 IG
Ausgang: 1/4" IG
Material Messing
Max. 400 bar / 150°C
Hochdruckpistole | SPECK star | 280 bar | 150°C
85,68 €*
M50600
Professionelle Pistole.
Max. 280 bar / 40 l/min / 150 °C
Wenn Sie eine Übersicht über die verschiedenen Modelle der Spritzpistolen haben wollen, beachten Sie das beigefügte PDF im Reiter "Datenblatt & Modellpalette".Falls noch Fragen bestehen, rufen Sie uns an: +49 (0) 9324 / 99833 (Mo-Fr, 07:30 - 17:00 Uhr)
Erklärung der Varianten/Ausführungen:
Frostschutz:
In der Variante Frostschutz tröpfelt die Pisole bei einem Eingangsdruck von unter 10 bar, damit bei Nichtbenutzung der Pistole das Wasser nicht still steht und gefriert.Ab 10 bar Eingangsdruck verschließt die Pistole und es tritt kein Wasser aus, wenn der Abzug nicht betätigt wird.
Frostschutzventile bei easywash365+ Pistolen und Frostschutzpistolen Die Ventile sind bis auf die Endschraube komplett aus Edelstahl gefertigt. Entgegen aller marktüblichen Frostschutzventile ist der eigentliche Schließkörper eine gehärtete Edelstahlkugel. Hierdurch erhöht sich signifikant sowohl die Robustheit und Zuverlässigkeit als auch die Schaltgenauigkeit.
Weep:
In der Variante Weep tröpfelt die Pistole im Gegensatz zur Variante Frostschutz über den gesamten Druckbereich.
Variopress:
In der Variante Variopress kann man den Druck / die Wassermenge direkt an der Pistole verändern.
LTF:
LTF - Low Trigger Force 90 % geringere Haltekraft und 40 % geringere Abzugskraft gegenüber marktüblichen Pistolen.
LTF+:
LTF+ - Low Trigger Force + 90 % geringere Haltekraft und 55 % geringere Abzugskraft gegenüber marktüblichen Pistolen.
Eigenschaften:
Mehrfachangaben bedeuten, dass sie als Varianten verfügbar sind. Jede Variante hat nur jeweils einen Wert.
Hochdruckspritzdüse | 1/4" AG NPT | verschiedene Düsen & Winkel
Ab
10,42 €*
M61005M
Informationen über Hochdruckdüsen
Die richtige Düsenwahl ist für die Leistung und problemlose Funktion des HD-Gerätes ausschlaggebend:
Zu kleine Düse = Gerät schaltet dauernd in den Bypass um oder aus. Zu große Düse = Gerät bringt keine Leistung (weniger Druck).
Wie wähle ich die richtige Düse?
Voraussetzung: Druck in bar und Mengenleistung in l/min des Gerätes müssen bekannt sein, z. B. 17 l/min 1020 l/h) - 200 bar.
In der ersten Zeile (Druck in bar) gehe ich zur Spalte "200".
In der Spalte "200" gehe ich nach unten bis zur Zeile "17,5". Diese liegt den von mir gesuchten 17 l/min am nächsten.
In Zeile "17,5" gehe ich nach links bis zur ersten Spalte und treffe auf "055".
Ich benötige also eine Düse mit der Größe "055".
Düse
Bohrdurchmesser
Durchfluss bei 200 bar
Durchfluss bei 300 bar
Durchfluss bei 500 bar
01
0,59 mm
3,1 l/min
3,8 l/min
4,9 l/min
015
0,71 mm
4,8 l/min
5,9 l/min
7,5 l/min
02
0,84 mm
6,3 l/min
7,7 l/min
9,9 l/min
025
0,94 mm
8,0 l/min
9,9 l/min
12,7 l/min
03
1,03 mm
9,6 l/min
11,8 l/min
15,1 l/min
035
1,10 mm
11,0 l/min
13,8 l/min
17,8 l/min
04
1,21 mm
13,3 l/min
16,3 l/min
20,9 l/min
045
1,26 mm
14,1 l/min
17,4 l/min
22,3 l/min
05
1,33 mm
16,0 l/min
19,7 l/min
25,3 l/min
055
1,39 mm
17,5 l/min
21,7 l/min
28,0 l/min
06
1,46 mm
19,2 l/min
23,7 l/min
30,3 l/min
065
1,52 mm
20,8 l/min
25,6 l/min
32,7 l/min
07
1,57 mm
22,3 l/min
27,1 l/min
35,0 l/min
075
1,63 mm
23,9 l/min
29,4 l/min
37,7 l/min
08
1,68 mm
25,5 l/min
31,4 l/min
40,2 l/min
085
1,73 mm
27,0 l/min
34,5 l/min
44,5 l/min
09
1,78 mm
28,6 l/min
35,1 l/min
45,0 l/min
10
1,88 mm
31,8 l/min
39,2 l/min
50,2 l/min
11
1,96 mm
34,7 l/min
43,4 l/min
56,0 l/min
12
2,05 mm
37,9 l/min
46,7 l/min
59,8 l/min
13
2,13 mm
41,1 l/min
50,5 l/min
64,7 l/min
14
2,21 mm
44,3 l/min
55,0 l/min
71,0 l/min
15
2,30 mm
47,7 l/min
58,7 l/min
75,2 l/min
20
2,66 mm
63,6 l/min
78,2 l/min
100,0 l/min
30
3,25 mm
95,6 l/min
118,0 l/min
151,0 l/min
40
3,76 mm
127,0 l/min
157,0 l/min
202,0 l/min
50
4,28 mm
159,0 l/min
196,0 l/min
251,0 l/min
Spritzbreite in Abhängigkeit von Spritzwinkel und Abstand:
°
1 cm Abstand
2 cm Abstand
3 cm Abstand
5 cm Abstand
7 cm Abstand
10 cm Abstand
20 cm Abstand
30 cm Abstand
50 cm Abstand
70 cm Abstand
100 cm Abstand
5°
0,09 cm
0,17 cm
0,26 cm
0,44 cm
0,61 cm
0,87 cm
1,75 cm
2,62 cm
4,37 cm
6,11 cm
8,73 cm
10°
0,17 cm
0,35 cm
0,52 cm
0,87 cm
1,22 cm
1,75 cm
3,50 cm
5,25 cm
8,75 cm
12,25 cm
17,50 cm
15°
0,26 cm
0,53 cm
0,79 cm
1,32 cm
1,84 cm
2,63 cm
5,27 cm
7,90 cm
13,17 cm
18,43 cm
26,33 cm
20°
0,35 cm
0,71 cm
1,06 cm
1,76 cm
2,47 cm
3,53 cm
7,05 cm
10,58 cm
17,63 cm
24,69 cm
35,27 cm
25°
0,44 cm
0,89 cm
1,33 cm
2,22 cm
3,10 cm
4,43 cm
8,87 cm
13,30 cm
22,17 cm
31,04 cm
44,34 cm
40°
0,73 cm
1,46 cm
2,18 cm
3,64 cm
5,10 cm
7,28 cm
14,56 cm
21,84 cm
36,40 cm
50,96 cm
72,79 cm
65°
1,27 cm
2,55 cm
3,82 cm
6,37 cm
8,92 cm
12,74 cm
25,48 cm
38,22 cm
63,71 cm
89,19 cm
127,41 cm
80°
1,68 cm
3,36 cm
5,03 cm
8,39 cm
11,75 cm
16,78 cm
33,56 cm
50,35 cm
83,91 cm
117,47 cm
167,82 cm
110°
2,86 cm
5,71 cm
8,57 cm
14,28 cm
19,99 cm
28,56 cm
57,13 cm
85,69 cm
142,81 cm
199,94 cm
285,63 cm
Düsenmuffe | ST-12 | für 1/4" AG NPT | Stahl verzinkt
3,78 €*
M200012500
Düsenschutz ST-12
Eingang: 1/4" IG BSP
Ausgang: 1/4" IG NPT
Muffe Stahl verzinkt
Max. 400 bar
Düsenhalter 1/4" IG NPT - schwenkbar - Edelstahl
Ab
55,34 €*
M200330530M
Düsenhalter 60° schwenkbar. Edelstahl.
Max. 40 l/min / 90 °C
Düsenhalter ST-330 1/4" IG NPT : 1/4"AG-NPT / 350 bar
Düsenhalter ST-330 1/4" IG-NPT : 1/4"AG-BSP / 350 bar
Hochdruckspritzdüse | 1/8" AG NPT | verschiedene Düsen & Winkel
Ab
12,50 €*
M63008M
Informationen über Hochdruckdüsen
Die richtige Düsenwahl ist für die Leistung und problemlose Funktion des HD-Gerätes ausschlaggebend:
Zu kleine Düse = Gerät schaltet dauernd in den Bypass um oder aus. Zu große Düse = Gerät bringt keine Leistung (weniger Druck).
Wie wähle ich die richtige Düse?
Voraussetzung: Druck in bar und Mengenleistung in l/min des Gerätes müssen bekannt sein, z. B. 17 l/min 1020 l/h) - 200 bar.
In der ersten Zeile (Druck in bar) gehe ich zur Spalte "200".
In der Spalte "200" gehe ich nach unten bis zur Zeile "17,5". Diese liegt den von mir gesuchten 17 l/min am nächsten.
In Zeile "17,5" gehe ich nach links bis zur ersten Spalte und treffe auf "055".
Ich benötige also eine Düse mit der Größe "055".
Düse
Bohrdurchmesser
Durchfluss bei 200 bar
Durchfluss bei 300 bar
Durchfluss bei 500 bar
01
0,59 mm
3,1 l/min
3,8 l/min
4,9 l/min
015
0,71 mm
4,8 l/min
5,9 l/min
7,5 l/min
02
0,84 mm
6,3 l/min
7,7 l/min
9,9 l/min
025
0,94 mm
8,0 l/min
9,9 l/min
12,7 l/min
03
1,03 mm
9,6 l/min
11,8 l/min
15,1 l/min
035
1,10 mm
11,0 l/min
13,8 l/min
17,8 l/min
04
1,21 mm
13,3 l/min
16,3 l/min
20,9 l/min
045
1,26 mm
14,1 l/min
17,4 l/min
22,3 l/min
05
1,33 mm
16,0 l/min
19,7 l/min
25,3 l/min
055
1,39 mm
17,5 l/min
21,7 l/min
28,0 l/min
06
1,46 mm
19,2 l/min
23,7 l/min
30,3 l/min
065
1,52 mm
20,8 l/min
25,6 l/min
32,7 l/min
07
1,57 mm
22,3 l/min
27,1 l/min
35,0 l/min
075
1,63 mm
23,9 l/min
29,4 l/min
37,7 l/min
08
1,68 mm
25,5 l/min
31,4 l/min
40,2 l/min
085
1,73 mm
27,0 l/min
34,5 l/min
44,5 l/min
09
1,78 mm
28,6 l/min
35,1 l/min
45,0 l/min
10
1,88 mm
31,8 l/min
39,2 l/min
50,2 l/min
11
1,96 mm
34,7 l/min
43,4 l/min
56,0 l/min
12
2,05 mm
37,9 l/min
46,7 l/min
59,8 l/min
13
2,13 mm
41,1 l/min
50,5 l/min
64,7 l/min
14
2,21 mm
44,3 l/min
55,0 l/min
71,0 l/min
15
2,30 mm
47,7 l/min
58,7 l/min
75,2 l/min
20
2,66 mm
63,6 l/min
78,2 l/min
100,0 l/min
30
3,25 mm
95,6 l/min
118,0 l/min
151,0 l/min
40
3,76 mm
127,0 l/min
157,0 l/min
202,0 l/min
50
4,28 mm
159,0 l/min
196,0 l/min
251,0 l/min
Spritzbreite in Abhängigkeit von Spritzwinkel und Abstand:
°
1 cm Abstand
2 cm Abstand
3 cm Abstand
5 cm Abstand
7 cm Abstand
10 cm Abstand
20 cm Abstand
30 cm Abstand
50 cm Abstand
70 cm Abstand
100 cm Abstand
5°
0,09 cm
0,17 cm
0,26 cm
0,44 cm
0,61 cm
0,87 cm
1,75 cm
2,62 cm
4,37 cm
6,11 cm
8,73 cm
10°
0,17 cm
0,35 cm
0,52 cm
0,87 cm
1,22 cm
1,75 cm
3,50 cm
5,25 cm
8,75 cm
12,25 cm
17,50 cm
15°
0,26 cm
0,53 cm
0,79 cm
1,32 cm
1,84 cm
2,63 cm
5,27 cm
7,90 cm
13,17 cm
18,43 cm
26,33 cm
20°
0,35 cm
0,71 cm
1,06 cm
1,76 cm
2,47 cm
3,53 cm
7,05 cm
10,58 cm
17,63 cm
24,69 cm
35,27 cm
25°
0,44 cm
0,89 cm
1,33 cm
2,22 cm
3,10 cm
4,43 cm
8,87 cm
13,30 cm
22,17 cm
31,04 cm
44,34 cm
40°
0,73 cm
1,46 cm
2,18 cm
3,64 cm
5,10 cm
7,28 cm
14,56 cm
21,84 cm
36,40 cm
50,96 cm
72,79 cm
65°
1,27 cm
2,55 cm
3,82 cm
6,37 cm
8,92 cm
12,74 cm
25,48 cm
38,22 cm
63,71 cm
89,19 cm
127,41 cm
80°
1,68 cm
3,36 cm
5,03 cm
8,39 cm
11,75 cm
16,78 cm
33,56 cm
50,35 cm
83,91 cm
117,47 cm
167,82 cm
110°
2,86 cm
5,71 cm
8,57 cm
14,28 cm
19,99 cm
28,56 cm
57,13 cm
85,69 cm
142,81 cm
199,94 cm
285,63 cm
Hochdruckspritzdüse | 1/8" AG NPT | VVSS | verschiedene Düsen & Winkel
Ab
14,28 €*
M63801M
Informationen über Hochdruckdüsen
Die richtige Düsenwahl ist für die Leistung und problemlose Funktion des HD-Gerätes ausschlaggebend:
Zu kleine Düse = Gerät schaltet dauernd in den Bypass um oder aus. Zu große Düse = Gerät bringt keine Leistung (weniger Druck).
Wie wähle ich die richtige Düse?
Voraussetzung: Druck in bar und Mengenleistung in l/min des Gerätes müssen bekannt sein, z. B. 17 l/min 1020 l/h) - 200 bar.
In der ersten Zeile (Druck in bar) gehe ich zur Spalte "200".
In der Spalte "200" gehe ich nach unten bis zur Zeile "17,5". Diese liegt den von mir gesuchten 17 l/min am nächsten.
In Zeile "17,5" gehe ich nach links bis zur ersten Spalte und treffe auf "055".
Ich benötige also eine Düse mit der Größe "055".
Düse
Bohrdurchmesser
Durchfluss bei 200 bar
Durchfluss bei 300 bar
Durchfluss bei 500 bar
01
0,59 mm
3,1 l/min
3,8 l/min
4,9 l/min
015
0,71 mm
4,8 l/min
5,9 l/min
7,5 l/min
02
0,84 mm
6,3 l/min
7,7 l/min
9,9 l/min
025
0,94 mm
8,0 l/min
9,9 l/min
12,7 l/min
03
1,03 mm
9,6 l/min
11,8 l/min
15,1 l/min
035
1,10 mm
11,0 l/min
13,8 l/min
17,8 l/min
04
1,21 mm
13,3 l/min
16,3 l/min
20,9 l/min
045
1,26 mm
14,1 l/min
17,4 l/min
22,3 l/min
05
1,33 mm
16,0 l/min
19,7 l/min
25,3 l/min
055
1,39 mm
17,5 l/min
21,7 l/min
28,0 l/min
06
1,46 mm
19,2 l/min
23,7 l/min
30,3 l/min
065
1,52 mm
20,8 l/min
25,6 l/min
32,7 l/min
07
1,57 mm
22,3 l/min
27,1 l/min
35,0 l/min
075
1,63 mm
23,9 l/min
29,4 l/min
37,7 l/min
08
1,68 mm
25,5 l/min
31,4 l/min
40,2 l/min
085
1,73 mm
27,0 l/min
34,5 l/min
44,5 l/min
09
1,78 mm
28,6 l/min
35,1 l/min
45,0 l/min
10
1,88 mm
31,8 l/min
39,2 l/min
50,2 l/min
11
1,96 mm
34,7 l/min
43,4 l/min
56,0 l/min
12
2,05 mm
37,9 l/min
46,7 l/min
59,8 l/min
13
2,13 mm
41,1 l/min
50,5 l/min
64,7 l/min
14
2,21 mm
44,3 l/min
55,0 l/min
71,0 l/min
15
2,30 mm
47,7 l/min
58,7 l/min
75,2 l/min
20
2,66 mm
63,6 l/min
78,2 l/min
100,0 l/min
30
3,25 mm
95,6 l/min
118,0 l/min
151,0 l/min
40
3,76 mm
127,0 l/min
157,0 l/min
202,0 l/min
50
4,28 mm
159,0 l/min
196,0 l/min
251,0 l/min
Spritzbreite in Abhängigkeit von Spritzwinkel und Abstand:
°
1 cm Abstand
2 cm Abstand
3 cm Abstand
5 cm Abstand
7 cm Abstand
10 cm Abstand
20 cm Abstand
30 cm Abstand
50 cm Abstand
70 cm Abstand
100 cm Abstand
5°
0,09 cm
0,17 cm
0,26 cm
0,44 cm
0,61 cm
0,87 cm
1,75 cm
2,62 cm
4,37 cm
6,11 cm
8,73 cm
10°
0,17 cm
0,35 cm
0,52 cm
0,87 cm
1,22 cm
1,75 cm
3,50 cm
5,25 cm
8,75 cm
12,25 cm
17,50 cm
15°
0,26 cm
0,53 cm
0,79 cm
1,32 cm
1,84 cm
2,63 cm
5,27 cm
7,90 cm
13,17 cm
18,43 cm
26,33 cm
20°
0,35 cm
0,71 cm
1,06 cm
1,76 cm
2,47 cm
3,53 cm
7,05 cm
10,58 cm
17,63 cm
24,69 cm
35,27 cm
25°
0,44 cm
0,89 cm
1,33 cm
2,22 cm
3,10 cm
4,43 cm
8,87 cm
13,30 cm
22,17 cm
31,04 cm
44,34 cm
40°
0,73 cm
1,46 cm
2,18 cm
3,64 cm
5,10 cm
7,28 cm
14,56 cm
21,84 cm
36,40 cm
50,96 cm
72,79 cm
65°
1,27 cm
2,55 cm
3,82 cm
6,37 cm
8,92 cm
12,74 cm
25,48 cm
38,22 cm
63,71 cm
89,19 cm
127,41 cm
80°
1,68 cm
3,36 cm
5,03 cm
8,39 cm
11,75 cm
16,78 cm
33,56 cm
50,35 cm
83,91 cm
117,47 cm
167,82 cm
110°
2,86 cm
5,71 cm
8,57 cm
14,28 cm
19,99 cm
28,56 cm
57,13 cm
85,69 cm
142,81 cm
199,94 cm
285,63 cm
Gesichtsvisier hochklappbar
51,84 €*
M956003487
» Beschlagfreie, kratzfeste und antistatische Polycarbonatscheibe
» Regulierbares Kopfband
» 100 % UV-Schutz
» Schutz vor Stößen, Splittern, Festteilchen und chemischen Risiken (gefährliche Tropfen)
» Gewicht 200 g
Die berufsgenossenschaftlichen Unfallverhütungsvorschriften "Arbeiten mit Flüssigkeitsstrahlern" (BGV D15) und "Strahlarbeiten" (BGV D26) schreiben ab einem Arbeitsdruck von 25 bar das Tragen eines geeigneten Augen- bzw. Gesichtsschutzes vor.
Vollsichtbrille mit verstellbarem Kopfband
34,84 €*
M956003067
» Beschlagfreie, kratzfeste und antistatische Polycarbonatscheibe
» Über Korrekturbrillen tragbar. Drehbares Gelenkscharnier. Tragen einer Atemschutz maske möglich
» 100 % UV-Schutz.
» Stoßfest unter Extremtemperaturen. Resistent gegen chemische Spritzer, giftige Gase, kleine und große giftige Partikel, Schmelzmetalle und heiße Feststoffe
» Gewicht 113 g
Die berufsgenossenschaftlichen Unfallverhütungsvorschriften "Arbeiten mit Flüssigkeitsstrahlern" (BGV D15) und "Strahlarbeiten" (BGV D26) schreiben ab einem Arbeitsdruck von 25 bar das Tragen eines geeigneten Augen- bzw. Gesichtsschutzes vor.
