Die Schlauchaufhänger können ganz individuell angebracht und verwendet werden. Durch unterschiedliche Größen sind auch viele Möglichkeiten praktizierbar. Die Aufhänger sind aus Kunststoff und die Verbindungselemente sind Stahl verzinkt.
10 bis 16 mm - Länge 70 mm - R 80
17 bis 25 mm - Länge 100 mm - R 125
26 bis 36 mm - Länge 140 mm - R 160
Dieser Artikel wird ohne den Winkel zur Eckenmontage geliefert. Benötigen Sie die Schlauchführung mit Winkel, wählen Sie bitte die aufgeführte Artikelnummer oder rufen Sie uns einfach an. Wir helfen Ihnen gerne weiter.
Stabile Stahlblechausführung, geeignet für die Führung längerer Schläuche an Wänden und um Außenecken. Variante auch mit Verschlussbügel erhältlich.
Werkstoffe:- Edelstahl 1.4301 V2A (Einsatz in nasser Umgebung)
Vorteile:- Die Verschmutzung der Schläuche wird vermieden- Stolperstellen werden beseitigt- Die Schläuche werden geschont
Technischen Daten:
Type
Universal-Schlauchführung
Schlauchführung ohne Winkel:
TEHB10770002-1
Gewicht:
1,1kg (unverpackt)
Abmessungen:
103x124x91mm
Werkstoff:
Edelstahl 1.4301
Winkel ohne Schlauchführung:
TEHB10770001
Schlauchführung mit Winkel:
TEHV10710056
Leitungswagen
Profil 32x30 mm
Kugelgelenk Kunststoff und Rollen Kugellager verzinkt oder Körper, Kugelgelenk und Rollen aus Kunststoff bei Kunststoffvariante
Verbindungselemente Stahl verzinkt bei beiden Varianten
-30°C bis +60°C
Stabile Stahlblechausführung, geeignet für die Durchführung durch Wände in den Außenbereich. Für gröbere Durchbrüche ist zusätzlich eine Wandblende lieferbar. Die genauen Maße ersehen Sie aus dem Reiter "Maßangaben".
Werkstoffe:- Edelstahl 1.4301 V2A (Einsatz in nasser Umgebung)
Vorteile:- Saubere Durchführung- Stolperstellen werden beseitigt- Die Schläuche werden geschont
Technischen Daten:
Type Wanddurchführung
EFW1
EFW2
EFW3
Artikelnummer:
TEHB10700058
TEHB10700058-2
TEHB10700058-3
Geeignet für Schlauchaufroller:
ST 14ST 20
ST 30ST 40/10/2ST 40/12/2ST 40/19/1
ST 40/19/2
Gewicht:
0,4kg
0,8kg
1,0kg
Artikelnummer für passende Wandblende:
TEHV10710041
TEHV10710041-1
TEHV10710041-2
Wanddurchführung EFW1
Polyamidführungsrollen
Anwendungsbeispiel
Achtung! Neuheit für 2025!
Wir möchten Ihnen mitteilen, dass ab 2025, die pulverbeschichteten automatischen Schlauchaufroller ST und PST in der Farbe RAL 7016 Anthrazitgrau ausgeliefert werden. (Siehe Foto)
Unsere Schlauchaufroller der ST20 Baureihe genügen nicht nur den höchsten Anforderungen der Industrie, dem Handwerk und Gewerbe, sie stellen auch die Aufnahme der dazugehörigen Schläuche und somit den sicheren Transport Ihres Materials sicher. Der Schlauch ist nicht im Lieferumfang enthalten. Aufroller, Pistolen, Zubehör und passende Schläuche für Öl, Chemie, Wasser, Luft und Fett sind bei uns jederzeit erhältlich. Standardmäßig sind sie für Temperaturen bis zu 100°C ausgelegt, auf Wunsch erhalten Sie optional auch spezielle Aufroller bis 180°C. Je nach Ihren besonderen Anforderungen können Sie zwischen Stahl (pulverbeschichtet) für den trockenen Einsatz, Edelstahl (für den nassen Einsatz) oder elektropoliert (Hygienebereich) wählen.
Trommellagerung: Die Kunststoffgleitlager der Trommel sind chemiekalienbeständig, wartungsfrei und unempfindlich gegen Nässen und Schmutz.
Triebfeder: Hochwertiger Textur-Federbandstahl mit höchster Lebensdauer.
Zugentlastung: Der Schlauch kann in jeweils 8 Rastenstellungen pro Umdrehung arretiert werden. Ein kurzer Zug am Schlauch hebt die Arretierung wieder auf.
Winkeldrehgelenk: Standardmäßig sind die Winkeldrehgelenke mit Edelstahlachsen ausgestattet. Die Gehäuse bestehen je nach Nennweite aus einer harteloxierten Aluminium-Druckgusslegierung oder chemisch vernickeltem Messing. Auf Wunsch können alle Typen gegen Aufpreis komplett in Edelstahl geliefert werden.
Schlaucheinlauffenster: Je nach Zugrichtung des Schlauches kann das Schlaucheinlauffenster in verschiedenen Stellungen montiert werden.
Bei diesem Artikel handelt es sich um das Komplettpaket der Schlauchführung. Im Lieferumfang enthalten sind die Schlauchführung und der Winkel zur Eckenmontage. Benötigen Sie nur Einzelteile, so wählen Sie eine der angebenen Artikelnummern oder rufen Sie uns einfach an.
Stabile Stahlblechausführung, geeignet für die Führung längerer Schläuche an Wänden und um Außenecken. Variante auch mit Verschlussbügel erhältlich.
Werkstoffe:- Edelstahl 1.4301 V2A (Einsatz in nasser Umgebung)
Vorteile:- Die Verschmutzung der Schläuche wird vermieden- Stolperstellen werden beseitigt- Die Schläuche werden geschont
Technischen Daten:
Type
Universal-Schlauchführung
Gewicht:
1,1kg (unverpackt)
Abmessungen:
103x124x91mm
Werkstoff:
Edelstahl 1.4301
Winkel ohne Schlauchführung:
TEHB10770001
Schlauchführung ohne Winkel:
TEHB10770002-1
Polyamidrollen
Winkelmontage
Verschlusssicherung
Die Wandschwenkkonsole Typ SKW erlaubt es dem Bediener, den Aufroller in einem Schwenkbereich von 180° zu bewegen. Dies garantiert eine optimale Reinigung der Räume und die Schonung des Schlauchs. Eine Gegenplatte (ebenfalls lieferbar) ermöglicht die Montage an Leichtbauwänden.
Werkstoffe:
Stahl, verzinkt (Einsatz in trockener Umgebung)
Edelstahl (Einsatz in nasser Umgebung)
Elektropoliert (Einsatz im Hygienebereich)
Bei diesem Artikel handelt es sich nur um den Winkel zur Eckenmontage. Im Lieferumfang enthalten ist nur der Winkel zur Eckenmontage. Benötigen Sie das Komplettpaket, so wählen Sie eine der angebenen Artikelnummern oder rufen Sie uns einfach an.
Stabile Stahlblechausführung, geeignet für die Führung längerer Schläuche an Wänden und um Außenecken. Variante auch mit Verschlussbügel erhältlich.
Werkstoffe:- Edelstahl 1.4301 V2A (Einsatz in nasser Umgebung)
Vorteile:- Die Verschmutzung der Schläuche wird vermieden- Stolperstellen werden beseitigt- Die Schläuche werden geschont
Technischen Daten:
Type
Universal-Schlauchführung
Gewicht:
0,5kg (unverpackt)
Werkstoff:
Edelstahl 1.4301
Schlauchführung komplett:
TEHV10710056
Schlauchführung ohne Winkel:
TEHB10770002-1
Polyamidrollen
Winkelmontage
Verschlusssicherung
Die Lanzenhalterung an der gewünschten Stelle des Schlauches anbringen und Lanze einfach einhängen
Klemme Stahl verzinkt
Sicherer Halt durch Muttern SW 10
Durch die Muttern auch wieder leicht lösbar
Halterung Edelstahl
Korrosionsbeständig
Durchmesser 16 bis 24 mm
Anwendungen: Schlauchführungssysteme, Lebensmittelindustrie, Hochdruckschwenkarme, Wand- und Deckenkreisel
Lieferung erfolgt ohne Lanze und Schlauch!

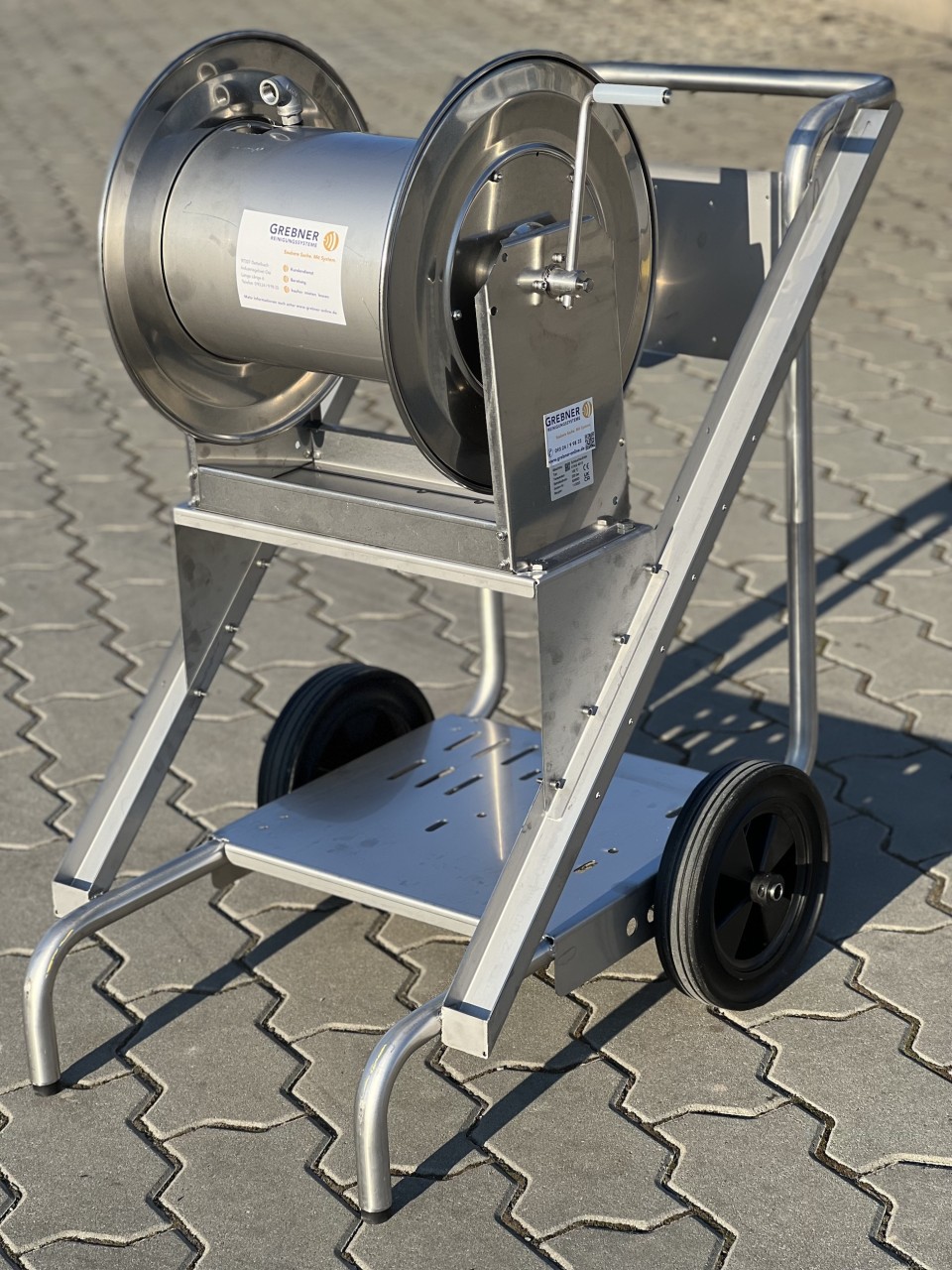

Hier bieten wir Ihnen einen manuellen Schlauchaufroller in 2 verschiedenen Werkstoffen an. Für nasse Umgebung aus Edelstahl 1.4301 und für chlorhaltige Umgebung (z. B. Schwimmbäder usw.) aus Edelstahl 1.4571. Die Trommel verfügt über einen mit der Achse verschweißten Rohradapter. Dieser ermöglicht den problemlosen Schlauchanschluss außerhalb der Trommel. Standardmäßig sind die Winkeldrehgelenke mit Edelstahlachsen ausgestattet. Die Gehäuse bestehen je nach Nennweite aus einer harteloxierten Aluminium-Druckgusslegierung oder chemisch vernickeltem Messing. Auf Wunsch können alle Typen gegen Aufpreis komplett in Edelstahl geliefert werden.Die Einsatzbereiche von Schläuchen und Trommeln sind überall dort, wo Fette, Öl, Luft, Wasser oder Wasser mit Chemikalien zum Einsatz kommen. Die Betriebstemperatur liegt bei 100°C, kann gegen Aufpreis aber auf 180°C modifiziert werden. Sollten Sie Fragen zu Schläuchen, Pistolen oder Trommel haben, dann rufen Sie uns doch an, wir helfen Ihnen gerne weiter.
Zusatzarretierung durch Rastbolzen: Auf besonderen Wunsch können alle Varianten mit einer zusätzlichen Arretierung ausgestattet werden. Ein federbeaufschlagter Rastbolzen ermöglicht die Arretierung der Trommel an jeweils 5 Positionen pro Trommelumdrehung.
Anbringungsmöglichkeiten:Sie können die Trommel verschieden montieren. Möglich ist es, sie an die Wand, stehend oder hängend zu befestigen. Hierfür benötigen Sie keine speziellen Konsolen. Der Einsatz von Wandschwenkkonsolen bietet sich bei manuellen Schlauchaufrollern aufgrund der physikalischen Gegebenheiten nicht an.
Auch der SAST-Schwenkarm ist ein Baukastensystem, das Sie an Ihre Erfordernisse anpassen können. Die Trommel ist aus Edelstahl gefertigt, genauso die Welle des Drehgelenkes das zudem ein Druckgussgehäuse besitzt.
So erreichen Sie Auslegerlängen bis zu 5m. Gefertigt aus stabilen Stahlblechprofilen mit Feuerverzinkung. So sind sie äußerst korrisionsbeständig und garantieren gerade in feuchter Umgebung (z.B. Waschanlagen) eine hohe Lebensdauer. Wie auf dem Foto zu sehen, lässt sich das Basisteil um 180° schwenken. Zusätzlich ist an diesem Schwenkarm ein Schlauchaufroller für max. 14m 3/8" Schlauch angebracht. (Schlauch ist nicht im Lieferumfang enthalten)
Der große Vorteil ist, dass gerade an Waschanlagen ein Verschieben besonders langer Fahrzeuge nicht mehr notwendig ist.
Im Lieferumfang enthalten ist ein Set an Schrauben und Dübeln für Wand- oder Deckenmontage, die Schwenkplatte mit Aufroller, dem Basisteil, die Gewindestange und der Auslauf. Je nach der bestellten Länge erhalten Sie auch die zusätzlichen Verlängerungen. Weiteres Zubehör wie Bürsten, Pistolen usw. können Sie ebenfalls von uns gleich mitbestellen.
Unter Schlauchführungen versteht man Schlauchführungssysteme wie Schlauchaufroller, Schwenkarme, Deckenkreisel und Wandhalterungen von Vakuumanwendungen im Industriesauger- Bereich bis hin zu Wasserhöchstdruck-Anwendungen im Höchstdruck-Bereich um ca. 2000 bar. Die hier präsentierten Schlauchtrommeln und Schlauchwagen sind teilweise in Kunststoff, Edelstahl oder Stahl-Pulverbeschichtet erhältlich. Ein besonderes Highlight sind die nach ATEX zertifizierten Schlauchaufroller für den Explosions-Bereich (EX-Bereich). Schlauchtrommeln für Druckluft oder aggressive Medien gehören, wie auch motorische Schlauchaufroller zu unserem Sortiment. Eine billige Schlauchführung ist nicht immer die beste Wahl, da diese oft nach kurzer Zeit Probleme macht. Wichtige Kriterien bei der Wahl der Schlauchtrommel soll die Lagerung, das Drehgelenk und die flexible Montagemöglichkeit mittels Schwenkkonsole oder Winkelkonsole sein. Beim Schlauchwagen muss zusätzlich auf die Bereifung je nach Einsatzort geachtet werden. Ein Hochdruck-Deckenkreisel sollte eine stabile Lagerung und eine solide Grundplatte haben. Wenn zwei Kreisel in einem engen Bereich betrieben werden benötigen Sie Z-Deckenkreisel, oder ähnliche höhenverstellbare Systeme. Wand-Schwenkausleger in verschieden Längen können verzinkt oder in Edelstahl ausgeführt sein. Eine einzigartige Schlauchführung stellt der Schwenkarm mit integriertem Schlauchaufroller dar. Das besondere C-Schienensysteme in Edelstahl für Hygienebereiche gehören ebenso zum Lieferprogramm wie der Edelstahl-Leitungswagen mit Halterungen für verschiedene Kabel und Schlauchdurchmesser. Selbstverständlich liefern wir auch verzinkte C-Schienen samt Leitungswagen. Schlauchführungen, geeignet für die Führung längerer Schläuche an Wänden und um Außenecken, sowie Wanddurchführungen, besonders die Hochdruck-Schlauchtrommel, runden das Schlauchführungsprogramm ab. Vertrauen Sie auf unsere Erfahrung mit Schlauchaufroller, Schwenkarm, Deckenkreisel und allem was zum Thema Schlauchhandling und Unfallverhütung beim Umgang mit Schläuchen gehört.
