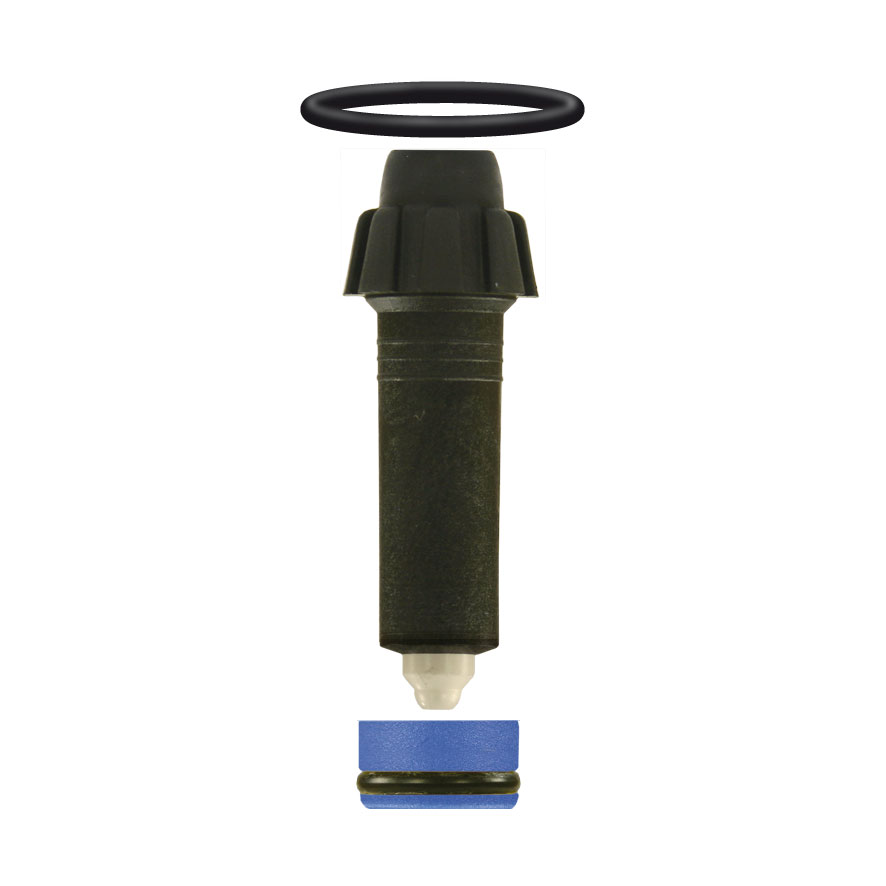

Turbokiller ST-456 - 1/4" IG - 350 bar - Rotordüse mit Keramikeinsatz
- Artikel-Nr.: M200456530
- 2% Skonto bei Vorkasse
- Zahlung auf Rechnung für gewerbliche Kunden
- Versandkostenfrei ab 75,- EUR innerhalb Deutschland
Ihre Vorteile:
Typ: ST-456 Spritzwinkel 20° Einsatzbereich: 200 - 350 bar Max. 100°C Eingang:... mehr
Produktinformationen "Turbokiller ST-456 - 1/4" IG - 350 bar - Rotordüse mit Keramikeinsatz"
- Typ: ST-456
- Spritzwinkel 20°
- Einsatzbereich: 200 - 350 bar
- Max. 100°C
- Eingang: 1/4"IG
- Gehäuse: Messing
- Schutzkappe schwarz
Informationen über Hochdruckdüsen
Die richtige Düsenwahl ist für die Leistung und problemlose Funktion des HD-Gerätes ausschlaggebend:
Zu kleine Düse = Gerät schaltet dauernd in den Bypass um oder aus.
Zu große Düse = Gerät bringt keine Leistung (weniger Druck).
Wie wähle ich die richtige Düse?
Voraussetzung: Druck in bar und Mengenleistung in l/min des Gerätes müssen bekannt sein, z. B. 17 l/min 1020 l/h) - 200 bar.
- In der ersten Zeile (Druck in bar) gehe ich zur Spalte "200".
- In der Spalte "200" gehe ich nach unten bis zur Zeile "17,5". Diese liegt den von mir gesuchten 17 l/min am nächsten.
- In Zeile "17,5" gehe ich nach links bis zur ersten Spalte und treffe auf "055".
- Ich benötige also eine Düse mit der Größe "055".
| Düse | Bohrdurchmesser | Durchfluss bei 200 bar | Durchfluss bei 300 bar | Durchfluss bei 500 bar |
| 01 | 0,59 mm | 3,1 l/min | 3,8 l/min | 4,9 l/min |
| 015 | 0,71 mm | 4,8 l/min | 5,9 l/min | 7,5 l/min |
| 02 | 0,84 mm | 6,3 l/min | 7,7 l/min | 9,9 l/min |
| 025 | 0,94 mm | 8,0 l/min | 9,9 l/min | 12,7 l/min |
| 03 | 1,03 mm | 9,6 l/min | 11,8 l/min | 15,1 l/min |
| 035 | 1,10 mm | 11,0 l/min | 13,8 l/min | 17,8 l/min |
| 04 | 1,21 mm | 13,3 l/min | 16,3 l/min | 20,9 l/min |
| 045 | 1,26 mm | 14,1 l/min | 17,4 l/min | 22,3 l/min |
| 05 | 1,33 mm | 16,0 l/min | 19,7 l/min | 25,3 l/min |
| 055 | 1,39 mm | 17,5 l/min | 21,7 l/min | 28,0 l/min |
| 06 | 1,46 mm | 19,2 l/min | 23,7 l/min | 30,3 l/min |
| 065 | 1,52 mm | 20,8 l/min | 25,6 l/min | 32,7 l/min |
| 07 | 1,57 mm | 22,3 l/min | 27,1 l/min | 35,0 l/min |
| 075 | 1,63 mm | 23,9 l/min | 29,4 l/min | 37,7 l/min |
| 08 | 1,68 mm | 25,5 l/min | 31,4 l/min | 40,2 l/min |
| 085 | 1,73 mm | 27,0 l/min | 34,5 l/min | 44,5 l/min |
| 09 | 1,78 mm | 28,6 l/min | 35,1 l/min | 45,0 l/min |
| 10 | 1,88 mm | 31,8 l/min | 39,2 l/min | 50,2 l/min |
| 11 | 1,96 mm | 34,7 l/min | 43,4 l/min | 56,0 l/min |
| 12 | 2,05 mm | 37,9 l/min | 46,7 l/min | 59,8 l/min |
| 13 | 2,13 mm | 41,1 l/min | 50,5 l/min | 64,7 l/min |
| 14 | 2,21 mm | 44,3 l/min | 55,0 l/min | 71,0 l/min |
| 15 | 2,30 mm | 47,7 l/min | 58,7 l/min | 75,2 l/min |
| 20 | 2,66 mm | 63,6 l/min | 78,2 l/min | 100,0 l/min |
| 30 | 3,25 mm | 95,6 l/min | 118,0 l/min | 151,0 l/min |
| 40 | 3,76 mm | 127,0 l/min | 157,0 l/min | 202,0 l/min |
| 50 | 4,28 mm | 159,0 l/min | 196,0 l/min | 251,0 l/min |
Spritzbreite in Abhängigkeit von Spritzwinkel und Abstand:
| ° | 1 cm Abstand | 2 cm Abstand | 3 cm Abstand | 5 cm Abstand | 7 cm Abstand | 10 cm Abstand | 20 cm Abstand | 30 cm Abstand | 50 cm Abstand | 70 cm Abstand | 100 cm Abstand | ||||
| 5° | 0,09 cm | 0,17 cm | 0,26 cm | 0,44 cm | 0,61 cm | 0,87 cm | 1,75 cm | 2,62 cm | 4,37 cm | 6,11 cm | 8,73 cm | ||||
| 10° | 0,17 cm | 0,35 cm | 0,52 cm | 0,87 cm | 1,22 cm | 1,75 cm | 3,50 cm | 5,25 cm | 8,75 cm | 12,25 cm | 17,50 cm | ||||
| 15° | 0,26 cm | 0,53 cm | 0,79 cm | 1,32 cm | 1,84 cm | 2,63 cm | 5,27 cm | 7,90 cm | 13,17 cm | 18,43 cm | 26,33 cm | ||||
| 20° | 0,35 cm | 0,71 cm | 1,06 cm | 1,76 cm | 2,47 cm | 3,53 cm | 7,05 cm | 10,58 cm | 17,63 cm | 24,69 cm | 35,27 cm | ||||
| 25° | 0,44 cm | 0,89 cm | 1,33 cm | 2,22 cm | 3,10 cm | 4,43 cm | 8,87 cm | 13,30 cm | 22,17 cm | 31,04 cm | 44,34 cm | ||||
| 40° | 0,73 cm | 1,46 cm | 2,18 cm | 3,64 cm | 5,10 cm | 7,28 cm | 14,56 cm | 21,84 cm | 36,40 cm | 50,96 cm | 72,79 cm | ||||
| 65° | 1,27 cm | 2,55 cm | 3,82 cm | 6,37 cm | 8,92 cm | 12,74 cm | 25,48 cm | 38,22 cm | 63,71 cm | 89,19 cm | 127,41 cm | ||||
| 80° | 1,68 cm | 3,36 cm | 5,03 cm | 8,39 cm | 11,75 cm | 16,78 cm | 33,56 cm | 50,35 cm | 83,91 cm | 117,47 cm | 167,82 cm | ||||
| 110° | 2,86 cm | 5,71 cm | 8,57 cm | 14,28 cm | 19,99 cm | 28,56 cm | 57,13 cm | 85,69 cm | 142,81 cm | 199,94 cm | 285,63 cm |
| Temp °C: | 100°C |
| Gewinde: | 1/4" IG |
| Rotationsdüse: | ja |
| Druck: | 350 bar |
| Düsengröße: | 03, 04, 05, 06, 07, 08, 09, 035, 045, 055, 065 |
| Spritzwinkel: | 20° |
