Manueller Schlauchaufroller STKi2 50 (mit Handkurbel)

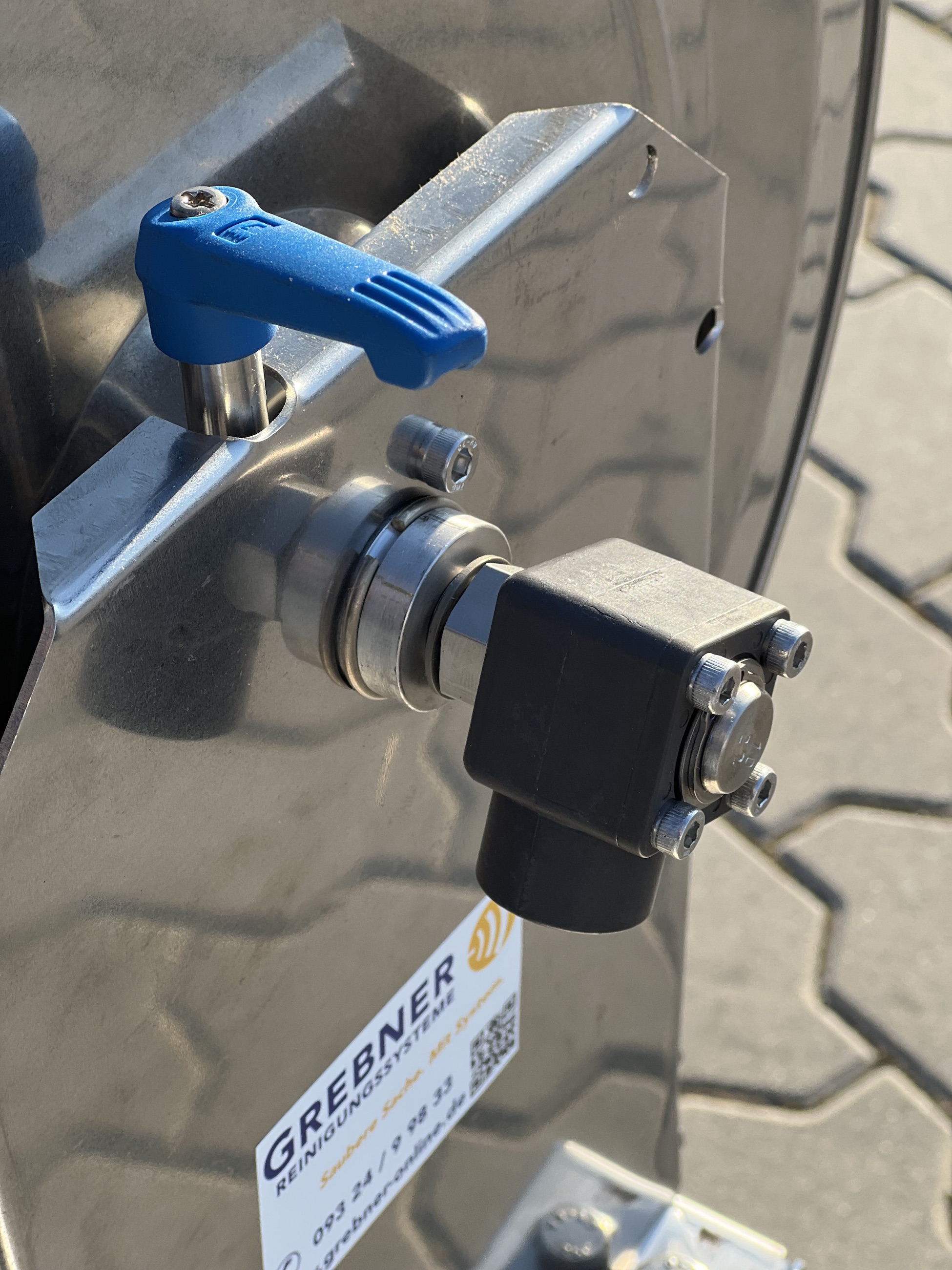

Hier bieten wir Ihnen einen manuellen Schlauchaufroller in 2 verschiedenen Werkstoffen an. Für nasse Umgebung aus Edelstahl 1.4301 und für chlorhaltige Umgebung (z. B. Schwimmbäder usw.) aus Edelstahl 1.4571. Die Trommel verfügt über einen mit der Achse verschweißten Rohradapter. Dieser ermöglicht den problemlosen Schlauchanschluss außerhalb der Trommel. Standardmäßig sind die Winkeldrehgelenke mit Edelstahlachsen ausgestattet. Die Gehäuse bestehen je nach Nennweite aus einer harteloxierten Aluminium-Druckgusslegierung oder chemisch vernickeltem Messing. Auf Wunsch können alle Typen gegen Aufpreis komplett in Edelstahl geliefert werden.
Die Einsatzbereiche von Schläuchen und Trommeln sind überall dort, wo Fette, Öl, Luft, Wasser oder Wasser mit Chemikalien zum Einsatz kommen. Die Betriebstemperatur liegt bei 100°C, kann gegen Aufpreis aber auf 180°C modifiziert werden. Sollten Sie Fragen zu Schläuchen, Pistolen oder Trommel haben, dann rufen Sie uns doch an, wir helfen Ihnen gerne weiter.
Zusatzarretierung durch Rastbolzen:
Auf besonderen Wunsch können alle Varianten mit einer zusätzlichen Arretierung ausgestattet werden. Ein federbeaufschlagter Rastbolzen ermöglicht die Arretierung der Trommel an jeweils 5 Positionen pro Trommelumdrehung.
Anbringungsmöglichkeiten:
Sie können die Trommel verschieden montieren. Möglich ist es, sie an die Wand, stehend oder hängend zu befestigen. Hierfür benötigen Sie keine speziellen Konsolen. Der Einsatz von Wandschwenkkonsolen bietet sich bei manuellen Schlauchaufrollern aufgrund der physikalischen Gegebenheiten nicht an.
Downloads
| Druck: | 100 bar, 200 bar |
|---|---|
| Schlauchlänge: | 43 m, 50 m, 85 m |
TEH-Grebner
TEH-Grebner steht als Synonym für einen der besten Hersteller von Schlauchführungssystemen, Schwenkauslegern, Schlauchtrommeln, und Schlauchwagen aus Stahl oder Edelstahl, bis hin zu Atex Zertifizierten Produkten. Sonderausführungen sind auf Anfrage lieferbar.
![katalog_icon[1]](%7Bmedia%20path='media/image/katalog_icon%5B1%5D.jpg'%7D)
Anmelden
| Type | STKi2 50/12 | STKi2 50/12 | STKi2 50/19 | STKi2 50/19 | STKi2 50/24 | STKi2 50/24 |
| Edelstahl 1.4301 | Edelstahl 1.4571 | Edelstahl 1.4301 | Edelstahl 1.4571 | Edelstahl 1.4301 | Edelstahl 1.4571 | |
| Artikelnummer: | TEHV10720018 | TEHV10720018-1 | TEHV10720019 | TEHV10720019-1 | TEHV10720020 | TEHV10720020-1 |
| Schlauchlänge (max): | max. 85m (AD 22 mm) | max. 50m (AD 28mm) | max. 43m (AD 35mm) | |||
| Nennweite: | 12mm (1/2") | 19mm (3/4") | 24mm (1") | |||
| Anschluss Eingang: | 1/2" Innengewinde | 3/4" Innengewinde | 1" Innengewinde | |||
| Anschluss Ausgang: | 1/2" Innengewinde | 3/4" Innengewinde | 1" Innengewinde | |||
| Betriebsdruck: | 200bar (gegen Aufpreis mehr bar möglich) |
200bar | 100bar | |||
| Temperatur: | 1-100°C (gegen Aufpreis bis 180°C) | 1-100°C (gegen Aufpreis bis 180°C) | 1-100°C (gegen Aufpreis bis 180°C) | |||
| Gewicht: | 14,6kg | 15,8kg | 16,1kg | |||
| Geeignete Medien: | Wasser, Reinigungsmittel, Luft, Öle, Fette, usw. | Wasser, Reinigungsmittel, Luft, Öle, Fette, usw. | Wasser, Reinigungsmittel, Luft, Öle, Fette, usw. | |||
| Winkeldrehgelenk: | WDTH12/Aluminium TEHB1070003504 WDTH12/V4A TEHB1070035006 |
WDTH19/MS TEHB10700036 WDTH19/V4A TEHB1070003605 |
WDTH24/MS TEHB1070003602 WDTH24/V4A TEHB1070003606 |
|||
| A | B | C | D | F | |
| STKi2 50/12 V2A | 580 | 612 | 500 | 685 | 12 / 1/2" |
| STKi2 50/12 V4A | 580 | 612 | 500 | 685 | 12 / 1/2" |
| STKi2 50/19 V2A | 580 | 612 | 500 | 714 | 19 / 3/4" |
| STKi2 50/19 V4A | 580 | 612 | 500 | 714 | 19 / 3/4" |
| STKi2 50/24 V2A | 580 | 612 | 500 | 714 | 24 / 1" |
| STKi2 50/24 V4A | 580 | 612 | 500 | 714 | 24 / 1" |
A = Bremsknebel B = Option Rastbolzen C = Rohradapter D = Winkeldrehgelenk E = Handkurbel F = Trommel
Sie haben noch Fragen zu einem unserer Produkte oder sind sich nicht sicher, welches Produkt Sie benötigen?
Zum Kontaktformular oder Telefonisch unter +49 (0) 9324 / 99833
