Runddüsen & Flachstrahldüsen

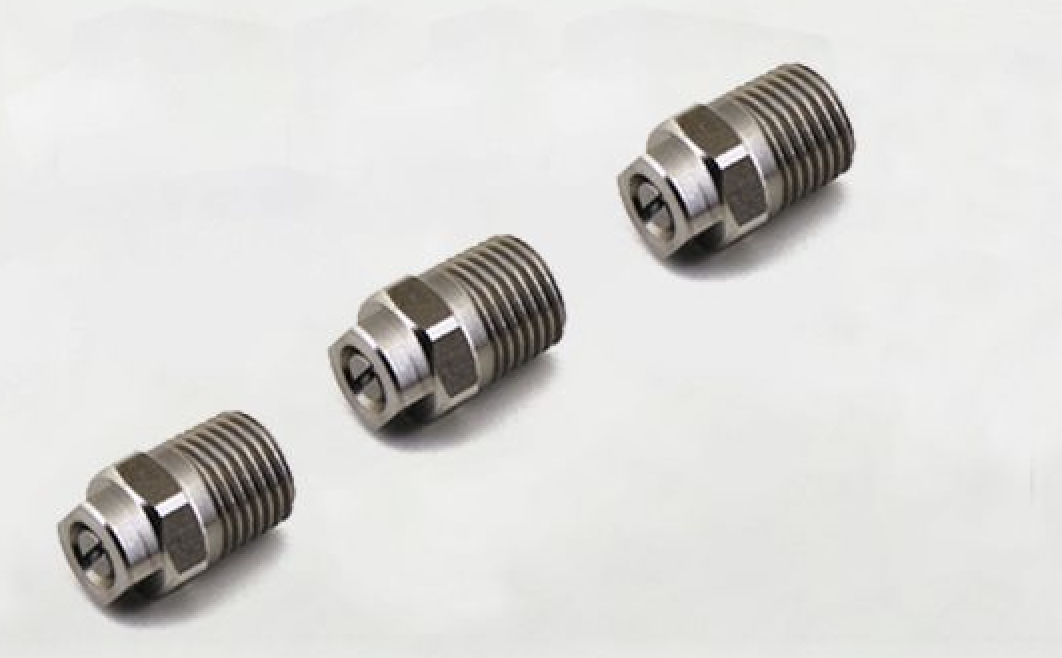

Keramikeinsätze bieten eine bis zu zehnmal längere Lebensdauer als Edelstahleinsätze. Der Austausch an Düsen wird minimiert, dadurch sparen Sie Zeit und Geld. Der langlebige Keramikeinsatz ist annähernd so abnutzungsresistent wie ein Diamant. Das verwendete Keramik wurde speziell für hohen Druck und hohe Temperaturen entwickelt. Die besondere Härte des Keramikeinsatzes ermöglicht ein noch genaueres und schärferes Spritzbild als bei herkömmlichen Düsen aus Edelstahl. Der festsitzende, keilförmige Düseneinsatz erzeugt einen äußerst hohen Aufpralldruck. Der Außenkörper aus Edelstahl V2A / AISI 304 gefertigt hat eine glänzende Oberfläche, die gegen Rost und leichte Beschädigungen resistent ist. Die Düsen haben einen 1/4" AG NPT Anschluss. Aufprallkraft = 100%. Max 500 bar / 125 °C Informationen über Hochdruckdüsen Die richtige Düsenwahl ist für die Leistung und problemlose Funktion des HD-Gerätes ausschlaggebend: Zu kleine Düse = Gerät schaltet dauernd in den Bypass um oder aus. Zu große Düse = Gerät bringt keine Leistung (weniger Druck).   Wie wähle ich die richtige Düse? Voraussetzung: Druck in bar und Mengenleistung in l/min des Gerätes müssen bekannt sein, z. B. 17 l/min 1020 l/h) - 200 bar. In der ersten Zeile (Druck in bar) gehe ich zur Spalte "200". In der Spalte "200" gehe ich nach unten bis zur Zeile "17,5". Diese liegt den von mir gesuchten 17 l/min am nächsten. In Zeile "17,5" gehe ich nach links bis zur ersten Spalte und treffe auf "055". Ich benötige also eine Düse mit der Größe "055".   Düse Bohrdurchmesser Durchfluss bei 200 bar Durchfluss bei 300 bar Durchfluss bei 500 bar 01 0,59 mm 3,1 l/min 3,8 l/min 4,9 l/min 015 0,71 mm 4,8 l/min 5,9 l/min 7,5 l/min 02 0,84 mm 6,3 l/min 7,7 l/min 9,9 l/min 025 0,94 mm 8,0 l/min 9,9 l/min 12,7 l/min 03 1,03 mm 9,6 l/min 11,8 l/min 15,1 l/min 035 1,10 mm 11,0 l/min 13,8 l/min 17,8 l/min 04 1,21 mm 13,3 l/min 16,3 l/min 20,9 l/min 045 1,26 mm 14,1 l/min 17,4 l/min 22,3 l/min 05 1,33 mm 16,0 l/min 19,7 l/min 25,3 l/min 055 1,39 mm 17,5 l/min 21,7 l/min 28,0 l/min 06 1,46 mm 19,2 l/min 23,7 l/min 30,3 l/min 065 1,52 mm 20,8 l/min 25,6 l/min 32,7 l/min 07 1,57 mm 22,3 l/min 27,1 l/min 35,0 l/min 075 1,63 mm 23,9 l/min 29,4 l/min 37,7 l/min 08 1,68 mm 25,5 l/min 31,4 l/min 40,2 l/min 085 1,73 mm 27,0 l/min 34,5 l/min 44,5 l/min 09 1,78 mm 28,6 l/min 35,1 l/min 45,0 l/min 10 1,88 mm 31,8 l/min 39,2 l/min 50,2 l/min 11 1,96 mm 34,7 l/min 43,4 l/min 56,0 l/min 12 2,05 mm 37,9 l/min 46,7 l/min 59,8 l/min 13 2,13 mm 41,1 l/min 50,5 l/min 64,7 l/min 14 2,21 mm 44,3 l/min 55,0 l/min 71,0 l/min 15 2,30 mm 47,7 l/min 58,7 l/min 75,2 l/min 20 2,66 mm 63,6 l/min 78,2 l/min 100,0 l/min 30 3,25 mm 95,6 l/min 118,0 l/min 151,0 l/min 40 3,76 mm 127,0 l/min 157,0 l/min 202,0 l/min 50 4,28 mm 159,0 l/min 196,0 l/min 251,0 l/min   Spritzbreite in Abhängigkeit von Spritzwinkel und Abstand: ° 1 cm Abstand 2 cm Abstand 3 cm Abstand 5 cm Abstand 7 cm Abstand 10 cm Abstand 20 cm Abstand 30 cm Abstand 50 cm Abstand 70 cm Abstand 100 cm Abstand 5° 0,09 cm 0,17 cm 0,26 cm 0,44 cm 0,61 cm 0,87 cm 1,75 cm 2,62 cm 4,37 cm 6,11 cm 8,73 cm 10° 0,17 cm 0,35 cm 0,52 cm 0,87 cm         1,22 cm 1,75 cm 3,50 cm 5,25 cm 8,75 cm 12,25 cm 17,50 cm 15° 0,26 cm 0,53 cm 0,79 cm 1,32 cm 1,84 cm 2,63 cm 5,27 cm 7,90 cm 13,17 cm 18,43 cm 26,33 cm 20° 0,35 cm  0,71 cm 1,06 cm 1,76 cm 2,47 cm 3,53 cm 7,05 cm 10,58 cm 17,63 cm 24,69 cm 35,27 cm 25° 0,44 cm 0,89 cm 1,33 cm 2,22 cm 3,10 cm 4,43 cm 8,87 cm 13,30 cm 22,17 cm 31,04 cm 44,34 cm 40° 0,73 cm 1,46 cm 2,18 cm 3,64 cm 5,10 cm 7,28 cm 14,56 cm 21,84 cm 36,40 cm 50,96 cm 72,79 cm 65° 1,27 cm 2,55 cm 3,82 cm 6,37 cm 8,92 cm 12,74 cm 25,48 cm 38,22 cm 63,71 cm 89,19 cm 127,41 cm 80° 1,68 cm 3,36 cm 5,03 cm 8,39 cm 11,75 cm 16,78 cm 33,56 cm 50,35 cm 83,91 cm 117,47 cm 167,82 cm 110° 2,86 cm 5,71 cm 8,57 cm 14,28 cm 19,99 cm 28,56 cm 57,13 cm 85,69 cm 142,81 cm 199,94 cm 285,63 cm

TYP Bohrung Gewinde Höhe VS 200 0,6 - 2,0 mm M6 6 VS 300 0,6 - 2,5 mm M8 8 VS 400 0,6 - 3,8 mm M10 10

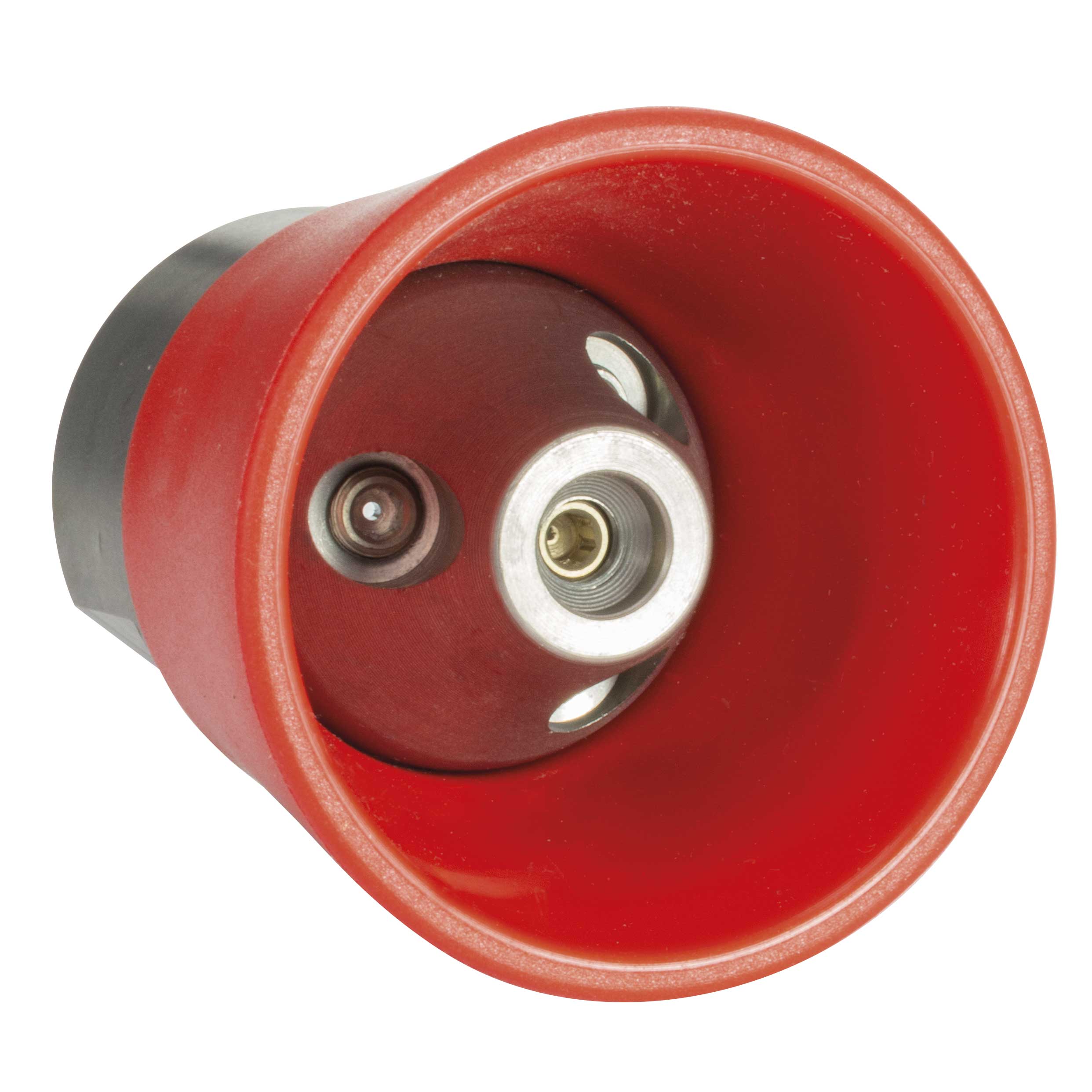

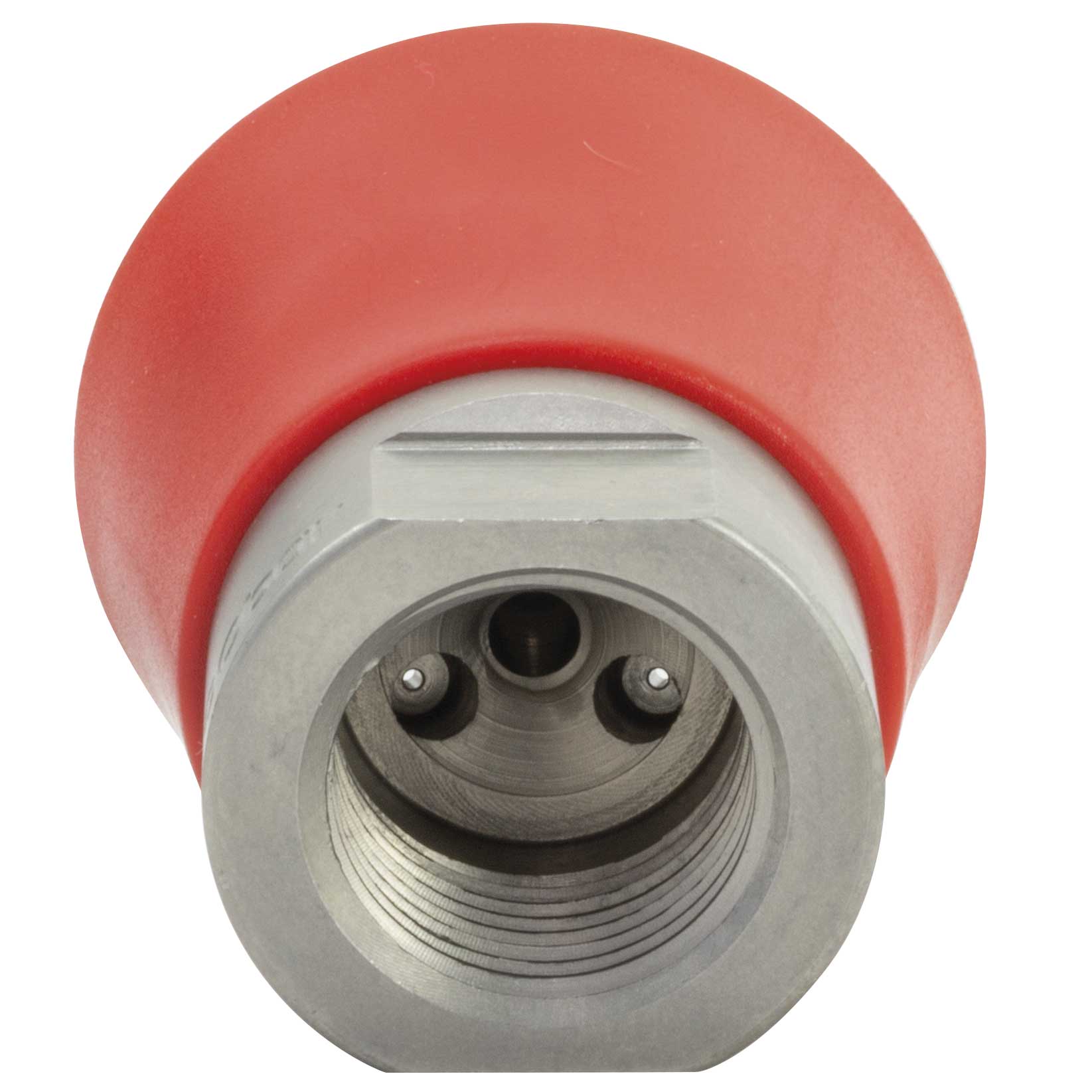

Hydro Grabdüse besonders robust und verschleißfrei aus gehärtetem Edelstahl gefertigt. Düsenschutz aus Kunststoff in der Signalfarbe rot. Alle Düsen sind mit gehärteten Edelstahl-Einsätzen ausgerüstet. Dadurch wird der Wirkungsgrad im Vergleich zu direkt gebohrten Düsen enorm gesteigert.  3 seitliche Frontstrahlen mit 15° und ein Frontstrahl. Ideal für Grabungen mit Bereichen mit Zugangsproblemen. Sicheres Entfernen von kontaminiertem Material. 50 Prozent schneller als übliche Grabungen von Hand. Die Grabdüse ist in allen geologischen Bereichen schnell und effektiv. Technische Daten: Serie: maxpressure365+ Material: Edelstahl gehärtet / Kunststoff Temperatur: 100°C Sprühwinkel 15° Farbe rot Düsenschutz Eingang: 1/2" IG Düse 060 Durchmesser: 42 mm Druck: 500 bar / 7.250 psi

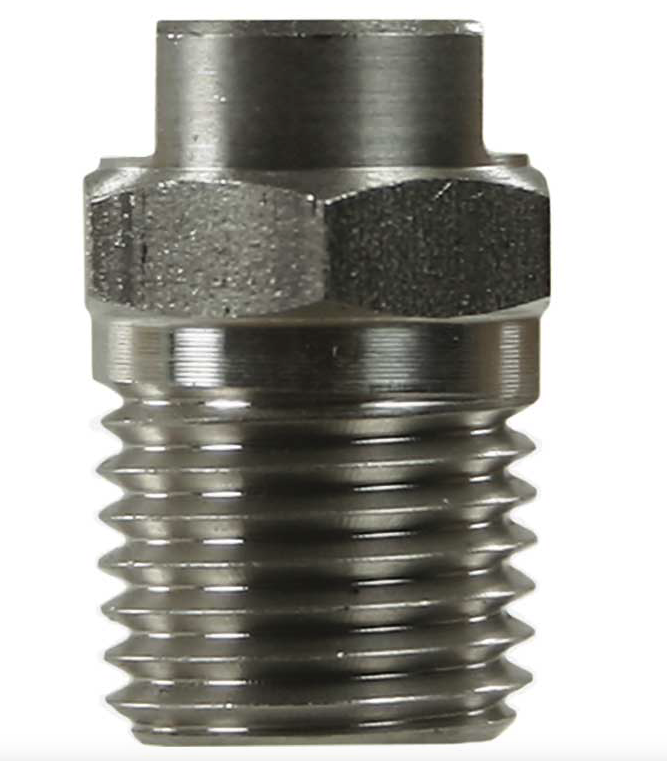

Hochdruckspritzdüsen 1/4" AG Spritzwinkel: 15° Aufprallkraft 100% BSP Düse Lechler

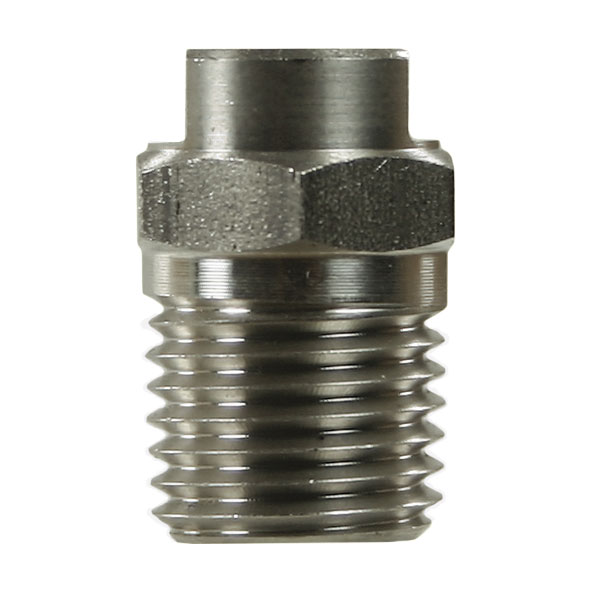

Sprühwinkel 25° Düsengröße 035 Edelstahl
