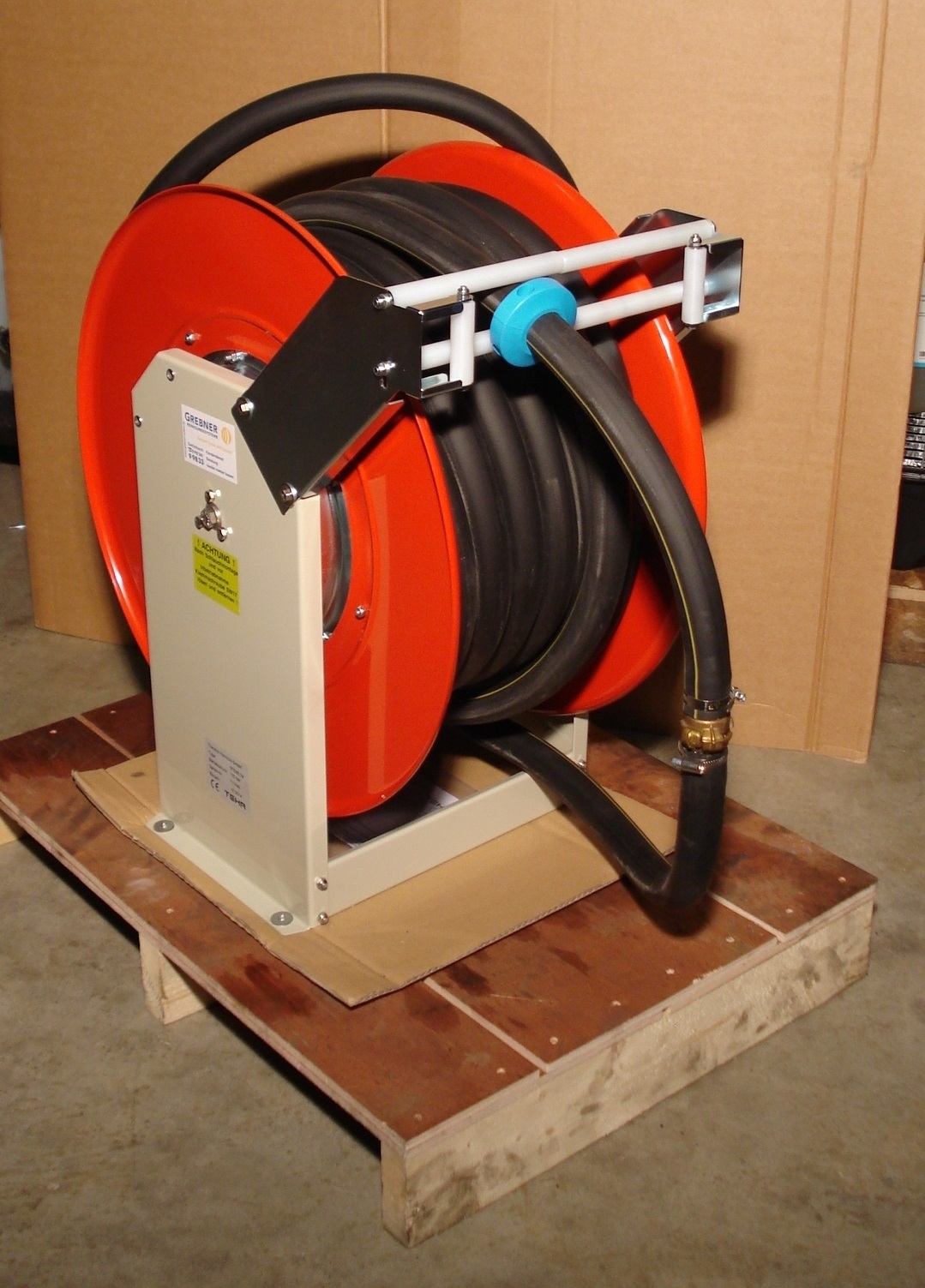

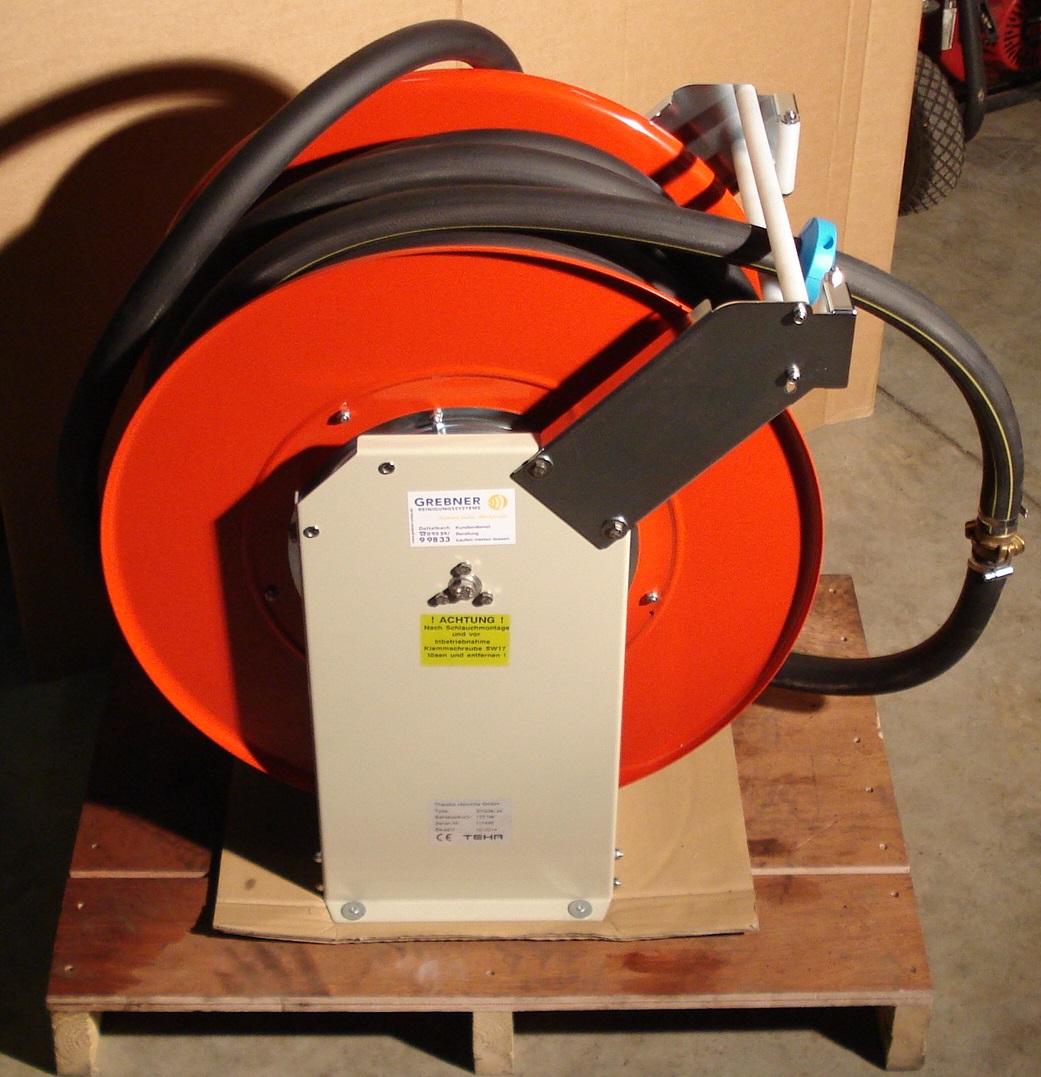

Automatischer Schlauchaufroller STG, 1" (große Durchflussmengen)
Sie sind auf der Suche nach einem Schlauchaufroller für große Durchflussmengen, dann sollten Sie den STG wählen. Dieser automatische 1" Schlauchaufroller verfügt über ausgereifte Technik und wurde extra für große Durchflussmengen entwickelt. Sein Grundgestell sind verwindungssteife Profile aus Stahlblech und die Trommel besteht aus einer annähernd geschlossenen Stahlblechnabe und stark profilierten Seitenscheiben. Sie erhalten die Trommel in pulverbeschichteter Stahlausführung für Arbeiten in trockener Umgebung oder in Edelstahl, für den Einsatz in nasser Umgebung. Die Trommel selbst, ist auf chemikalienbeständigen Kunststoffgleitlagern gelagert und ist wartungsfrei und unempfindlich gegen Nässe und Schmutz.
Rohradapter:
Ein mit der Achse verschweißtes Verbindungsrohr ermöglicht den problemlosen Schlauchanschluss, ohne dass der Schlauch stark abgewinkelt werden muss.
Montagemöglichkeiten:
Die Wandschwenkkonsolen SKW40/1 und SKW 40/2 können ebenfalls für die Typen STG benutzt werden. Für dünne Wände o. ä. sollten Sie unbedingt auf den Einsatz einer Gegenplatte achten. Wir helfen Ihnen hier gerne weiter.
Einsatzbereiche:
Wasser, Wasser mit Reinigungschemikalien, Luft, Öle und Fette. Die maximal zulässige Betriebstemperatur ist standardmäßig 100°C, optional erhalten Sie auch modifizierte Trommeln bis zu 180°C.
Triebfeder:
Hochwertiger Textur-Federbandstahl mit höchster Lebensdauer.
Zugentlastung:
Der Schlauch kann in jeweils 8 Rastenstellungen pro Umdrehung arretiert werden.
Ein kurzer Zug am Schlauch hebt die Arretierung wieder auf.

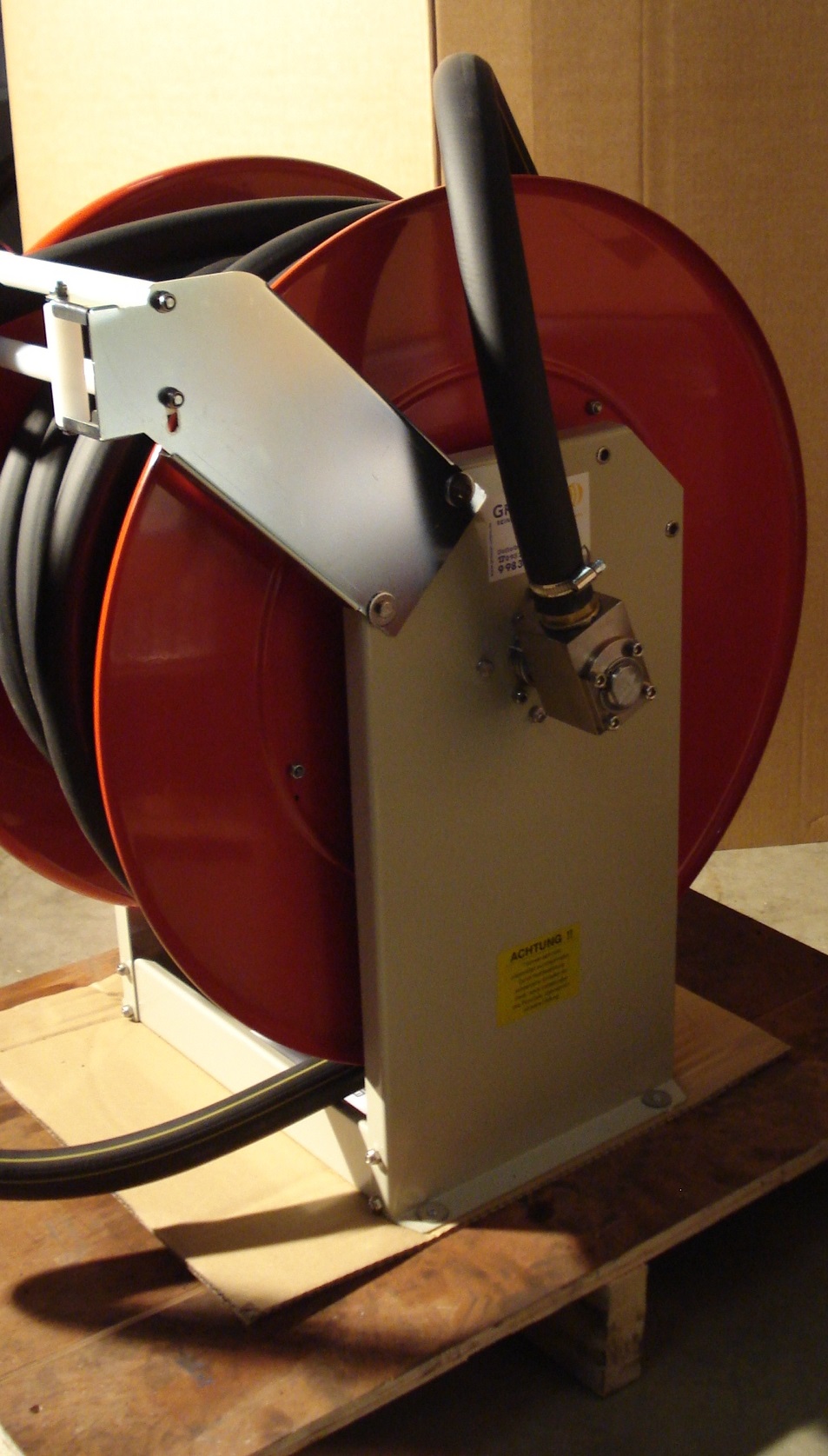

Winkeldrehgelenk:
Standardmäßig sind die Winkeldrehgelenke mit Edelstahlachsen ausgestattet. Die Gehäuse bestehen aus chemisch vernickeltem Messing. Auf Wunsch können alle Typen gegen Aufpreis komplett in Edelstahl geliefert werden.
Schlaucheinlauffenster:
Je nach Zugrichtung des Schlauches kann das Schlaucheinlauffenster in zwei verschiedenen Stellungen montiert werden.
Downloads
| Druck: | 100 bar |
|---|---|
| Schlauchlänge: | 12 m, 28 m |
TEH-Grebner
TEH-Grebner steht als Synonym für einen der besten Hersteller von Schlauchführungssystemen, Schwenkauslegern, Schlauchtrommeln, und Schlauchwagen aus Stahl oder Edelstahl, bis hin zu Atex Zertifizierten Produkten. Sonderausführungen sind auf Anfrage lieferbar.
![katalog_icon[1]](%7Bmedia%20path='media/image/katalog_icon%5B1%5D.jpg'%7D)
Anmelden
| Pos. | Beschreibung |
| 1 | Winkelkonsole für festen Wandanbau, parallel zur Wand, Type KHDp. |
| 2 | Winkelkonsole für festen Wandanbau, rechtwinklig zur Wand, Type KHDr. |
| 3 | Winkelkonsole für festen Wandanbau, mit Wanddurchführung, Type KHDr. |
| 4 | Konsole für festen Wand- und Deckenanbau, Type KWH. Schlauch nach unten. |
| 5 | Konsole für festen Wand- und Deckenanbau, Type KWH. Schlauch nach vorne. |
| 6 | Konsole für festen Wand- und Deckenanbau, Type KWH. Deckenmontage. |
| 7 | Wand- Schwenkkonsole, Type SKW, Schlauch nach unten. Schwenkbereich 180°. |
| 8 | Wand- Schwenkkonsole, Type SKW, Schlauch nach vorne. Schwenkbereich 180°. |
| 9 | Schwenkkonsolen SKW40/1 u. 40/2 können in je 7 Stellungen arretiert werden. |
| 10 | Montage ohne Konsole. |
| 11 | Montage mit Gegenplatte bei Leichtbauwänden. |
| 12 | Schlauchführung dicht an der Wand. |
| A | B | C | D | |
| STG 12 / 24 | 115 | 140 | 259 | 345 |
| STG 12 / 24 e | 115 | 140 | 259 | 345 |
| STG 28 / 24 | 245 | 270 | 389 | 475 |
| STG 28 / 24 e | 245 | 270 | 389 | 475 |
| Type | STG 12 / 24 | STG 12 / 24e | STG 28 / 24 | STG 28 / 24e |
| pulverbeschichtet | Edelstahl | pulverbeschichtet | Edelstahl | |
| Artikelnummer: | TEHV10780001 | TEHV10780002 | TEHV10780003 | TEHV10780004 |
| Schlauchlänge (max): | 12m (AD 35 mm) | 28m (AD 35 mm) | ||
| Nennweite: | 24 mm / 1" | 24 mm / 1" | ||
| Anschluss Eingang: | 1" Innengewinde | 1" Innengewinde | ||
| Anschluss Ausgang: | 1" Innengewinde | 1" Innengewinde | ||
| Betriebsdruck: | max. 100bar | max. 100bar | ||
| Temperatur: | 1-100°C (gegen Aufpreis bis 180°C) | 1-100°C (gegen Aufpreis bis 180°C) | ||
| Gewicht: | 30kg | 38kg | ||
| Geeignete Medien: | Wasser, Reinigungsmittel, Luft, Öle, Fette, usw. | Wasser, Reinigungsmittel, Luft, Öle, Fette, usw. | ||
| Winkeldrehgelenk: | WDTH24/Messing TEHB1070003602 (V2A gegen Aufpreis) | WDTH24/Messing TEHB1070003602 (V2A gegen Aufpreis) | ||
